Hubungan antara tekanan outlet lan aliran tingkat pompa centrifugal

Pompa centrifugalApa "worksses" ing industri kayata perawatan banyu, minyak lan gas, lan manufaktur. Tekanan outlet (uga dikenal minangka tekanan ngeculake) lan tingkat aliran minangka indikator kinerja sing paling kritis. Korelasi ing antarane loro kasebut langsung nemtokake efisiensi pompa, konsumsi energi, lan stabilitas sistem. Apa sampeyan melu desain teknik, operasi peralatan, utawa lapangan perdharan liyane, sing duwe hubungan iki minangka kunci kanggo ngoptimalake kinerja peralatan lan nyingkiri detour. Ing ngisor iki, digabungake karo pengalaman ing situs industri industri praktis, kita nganalisa interaksi, faktor pengaruh, lan aplikasi praktis - kabeh wawasan praktis.

I. Lawer inti: Hubungan proporsi sing ora sabar ing kahanan tetep

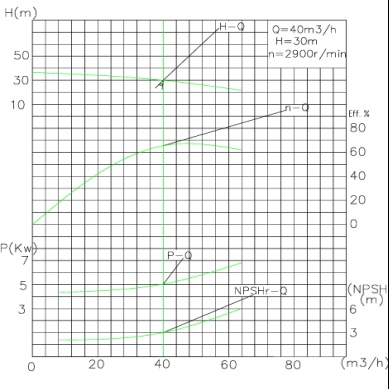

Ing kahanan kacepetan rotasi lan diameter impeller, tekanan outlet lan aliran tingkat pompa centrifugal nampilake hubungan proporsional. Angger-angger iki bisa dibayangke kanthi intuisi liwat kurva Q-H (kurva rate sirah): sirah langsung ana hubungane karo tekanan, lan minangka tarif aliran, lan kosok balene.

Prinsip ora rumit: pumps Centrifugal mindhah energi kanggo cairan liwat kekuwatan centrifugal sing digawe dening rotasi impeller. Nalika tingkat aliran mundhak, luwih akeh cairan ngliwati saluran impeller saben unit wektu. Nanging, total energi Impeller diwatesi ing kacepetan rotasi tetep, saengga energi sing diwenehake kanggo saben unit cairan mudhun, lan tekanan outlet sing pas. Contone, pompa centrifugal kanthi kacepetan rotasi 1800 RPM duwe tekanan outlet udakara 4 bar nalika tingkat aliran 60 m³ / h; Nalika tarif aliran mundhak nganti 90 m³ / h, tekanan kasebut bisa uga ngeculake sekitar 2,2 bar. Hubungan proporsional sing ora sopan iki bisa bener kanggo kabeh pompa centrifugal sing digunakake ing sawetara desain kasebut.

II. Faktor Kunci sing mengaruhi hubungan tekanan

Undhang-undhang proporsional dhasar kena pengaruh dening faktor ing ngisor iki, sing ndadékaké kurva Q-H lan saéngga ngganti interaksi antarane loro:

1. Kacepetan Rotasional:Miturut undang-undang penghalang, tekanan kasebut proporsi ing alun-alun kacepetan rotasi, lan tingkat aliran luwih proporsi karo kacepetan rotasi. Nambah kacepetan rotational (E.g., liwat frekuensi drive / vfd sing variabel bakal sinkronisasi nambah tekanan lan tarif aliran, nggeser kurva Q-h kabeh. Ing kahanan sing cocog, nalika kecepatan rotasi, tekanan mundhak dadi 4 kaping asli, lan tingkat aliran gandha sinkron synchronously.
2. Diameter impeller:Trimming Impeller bakal nyinkronake nyuda tekanan lan tingkat aliran. Undhang-undhang Affinity uga aplikasi ing kene: Tekanan proporsi menyang alun-alun diameteripun, lan tingkat aliran yaiku proporsi karo diameteripun. Umume, diameteripun 10% bakal nyebabake 19% nyuda tekanan lan nyuda 10% ing tingkat aliran.
3. Rintangan Sistem:Titik operasi sing nyata pompa yaiku persimpangan kurva q-h lan kurva resistensi sistem. Faktor-faktor kayata pipa pipa sing berlebihan, Jarak tersawa, lan jarak pengangkatan sing dawa banget bakal nambah resistensi sistem, pompa kanggo ngasilake resistensi sing luwih dhuwur kanggo ngatasi cairan kasebut.
4. Properti Cairan:Kapadhetan lan kapadhetan minangka paramèter inti. Cairan viskositas kanthi lenga duwe gesekan internal luwih gedhe, ngasilake tingkat aliran lan tekanan ngisor dibandhingake banyu; Kapadhetan langsung mengaruhi tekanan (tekanan = kapadhetan × Gravitity × sirah), nanging duwe pengaruh minimal ing tingkat aliran.

III. Aplikasi Praktis: Ngalilake Operasi lan Ngatasi Ngatasi

Mastering hukum ing ndhuwur bisa mbantu ngatasi masalah praktis lan nambah efek operasional kanthi cara sing ditargetake:

1. Regulasi Tingkat Aliran:Kanggo nambah tingkat aliran, sampeyan bisa nyuda resistensi sistem kanthi mbukak Valves luwih akeh, ganti karo pipa sing luwih gedhe, utawa nambah kacepetan rotasi pompa liwat VFD; Kanggo nyuda tingkat aliran, supaya nggunakake katup trobongan (sing gampang nyebabake sampah energi) lan prioritasise nyuda kacepetan rotasi liwat vfd kanggo njaga imbangan aliran sing optimal.
2. Ngatasi masalah tekanan:Nalika tekanan outlet banget sithik, mriksa dhisik kanggo nyandhang impiler, kacepetan rotasi, utawa resistensi sistem sing berlebihan. Nambah kacepetan rotasi utawa ngganti impeller sing digunakake bisa mulihake tekanan tanpa mengaruhi tingkat aliran; Yen tekanan banget, perlu nyuda resistensi sistem utawa motong impeller.
3. Efisiensi maksimalisasi:Pompa kudu operate cedhak titik efisiensi paling apik (BEC), yaiku wilayah kasebut kanthi efisiensi paling dhuwur ing kurva Q-H. Operasi saka BEC (E.g., tekanan lan tingkat aliran rendah) bakal nambah konsumsi energi lan bisa uga nyebabake rongga, karusakan mekanik, lan masalah liyane.

IV. Pitakon sing asring takon

P: Apa tekanan outlet sing luwih dhuwur saka pompa sentrifugal, luwih gedhe tingkat aliran?

A: Ora ana ing kacepetan rotasi lan resistensi sistem, tekanan lan tingkat aliran duwe hubungan proporsional sing ora bisa dipercaya, sing luwih dhuwur, ngisor tarif aliran.

P: Kepiye cara nambah tingkat aliran tanpa nyuda tekanan?

A: Tambah kacepetan rotasi liwat VFD utawa ngganti impeller kanthi diameter sing luwih gedhe. Miturut undang-undang penghalang, loro metode bisa entuk dandan sinkronisasi tingkat lan tekanan.

P: Apa faktor utama sing mengaruhi tekanan outlet?

A: Faktor inti minangka kacepetan rotasi, diameter impeller, resistensi sistem, lan kapadhetan cairan. Antarane, kacepetan lan diameter rotasi duwe pengaruh sing paling penting lan kudu luwih prioritas sajrone pangaturan.

Kesimpulan

Hubungan inti ing antarane tekanan outlet lan aliran tingkat pompa centrifugal minangka proporsionalitas sing ora dioptimalake ing kahanan tetep, nanging bisa dioptimalake kanthi cepet, nanging bisa dioptimalake kanthi cepet, ukuran impeller, resistensi sistem, lan cairan sistem, lan sipat sistem, lan properti cairan. Nglamar kawruh iki kanggo operasional praktis ora mung nambah kinerja operasional pompa lan nyuda panggunaan energi nanging uga nyingkiri kerugian downtime sing disebabake kegagalan peralatan. Sampeyan kudu nyatet manawa kanggo skenario aplikasi tartamtu, penting kanggo ngrujuk kurva Q-H lan tumindak tes ing situs kanggo nemtokake titik operasi sing paling optimal. Apa ing desain sistem utawa ngatasi masalah, kanthi lengkap babagan hubungan inti iki penting kanggo operasi sing efisien lan stabil saka pompa centrifugal. Yen sampeyan duwe pitakon liyane babagan pemilih pompa sentrifugal, pencocokan parameter tekanan, optimisasi kahanan kerja, lan sapiturute, ora bisa hubungiTeffWaca rangkeng-. Kita duwe tim teknis profesional, solusi khusus, lan dhukungan sawise penjualan kanggo ngiringan operasi peralatan sampeyan sing efisien sajrone proses lan mbantu ngatasi macem-macem tantangan transportasi cairan industri.
