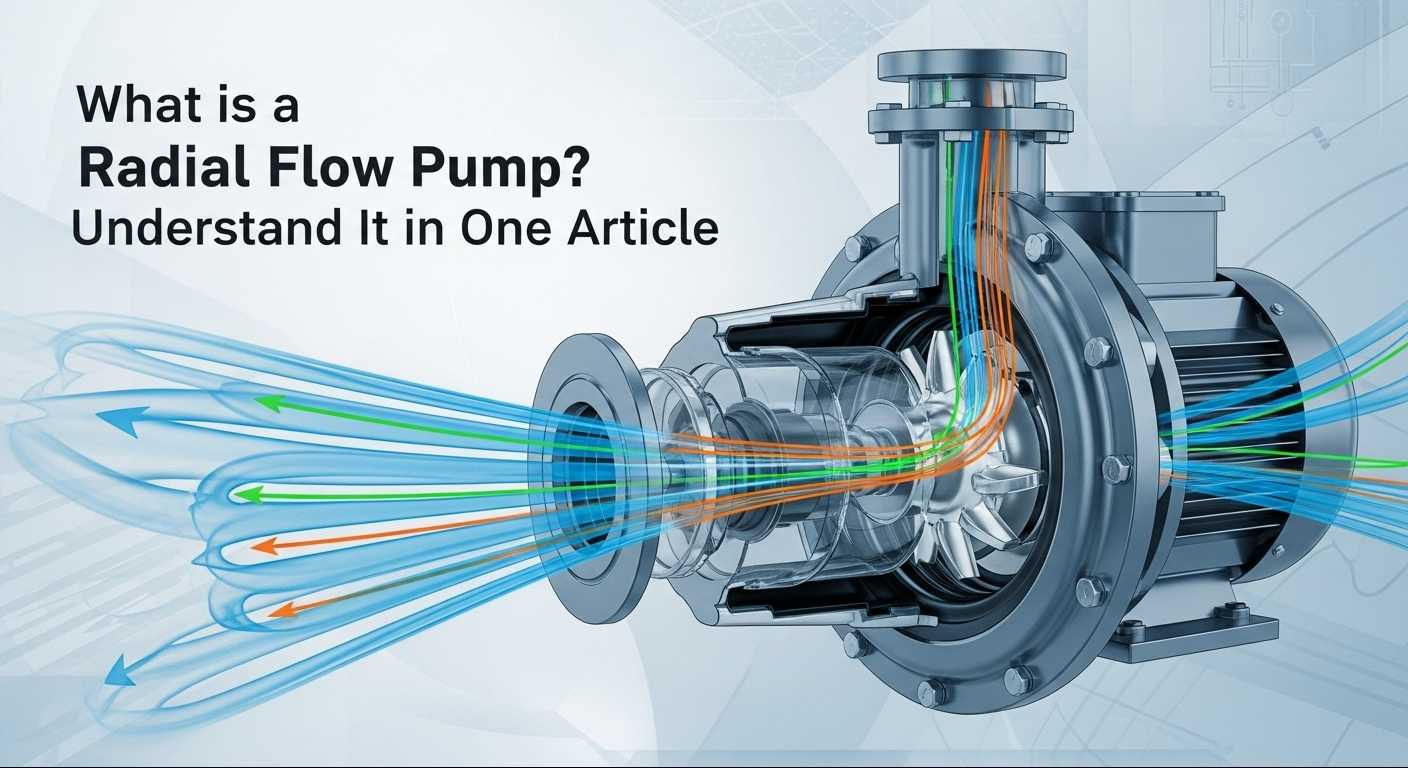

Apa pompa aliran radial? Mangertos ing siji artikel

Pumps Aliran RadialOperate kanthi nggunakake kekuwatan centrifugal ing cairan, nggawe dheweke bisa mindhah gagang pompa. Ditondoi kanthi lading impeller sudhut sing mlengkung sing nyepetake metu, pompa iki minangka pilihan utama kanggo kahanan kerja tekanan tinggi. Nanging, akeh pangguna sing nemoni kebingungan sajrone pilihan lan operasi: Apa persis apa pompa aliran radial? Kepiye kerjane? Kepiye milih model sing tepat kanggo kahanan kerja tartamtu? Apa formula praktis kanggo pitungan parameter? Kepiye cara nangani kesalahan overload? Artikel iki bakal ngrusak kawruh Key babagan pompa radial saka inti logika kanggo katrampilan praktis ing basa kosong, mbantu sampeyan cepet.

I. Prinsip kerjaPumps Aliran Radial

Intine pompa aliran radial ana ing karya sing ditindakake dening kekuwatan centrifugal, yaiku bedane dhasar antarane dheweke lan pompa aliran udang - i.e., "radially") tinimbang sing padha.

Cukup, motor nyopir impeller muter kanthi cepet. Cairan muter karo impeller, ngasilake kekuwatan centrifugal, lan dibuwang saka tengah Impeller ing pinggir, nyebabake energi kinetik sing tambah tambah. Sabanjure, cairan kasebut mlebu volute, ing endi kecepatan aliran mili lan energi kinetik diowahi dadi energi tekanan, sadhar transportasi tekanan.

II. Skills Selection Presisi: Model Pompa sing cocog adhedhasar media lan kahanan kerja

1. Prioritas adaptasi kanggo karakteristik medium

• Cairan cairan rendah, banyu sing resik (banyu resik, minyak diesel): Pilih bentuk pompa wesi kanggo segit kanthi biaya lan kekiatan;
• Media corrosive (asam sulfat, asam hidroklorat): Gunakake stainless steel (304 / 316L) utawa bahan fluoroplastic, dipasangake karo segel mekanik kanggo nyegah bocor;
• Cairan sing ngemot partikel (timbal, sludge): Open imppellers + bahan wutah tahan sing ora tahan kanggo ngindhari clogging lan nyandhang;
• Media Viscosity High (Viscosity> 20mm² / s): Nambah daya motor utawa pilih pompa mili viskosites khusus.

2. Paramèter Kondisi sing tepat sing cocog

• Kepala: Keperluan Asek = Dhuwur Geometrik + Rampung Resor Pipeline. Cadangan 5% -10% margin sajrone pilihan (Tuladha: Yen sirah sing dibutuhake 30m, pilih pompa kanthi kepala sing dirating 35m);
• Tingkat aliran: njlentrehake tarif aliran normal / maksimal kanggo ngindhari pompa operasi ngluwihi tingkat aliran sing dirating (rawan kakehan);
• Suhu: Kanggo media suhu dhuwur (> 120 ℃), pilih segel tahan suhu dhuwur (grafit + silikon karbida) lan bahan awak pump kanggo nyegah karusakan saka ekspansi lan kontraksi termal.

3. Atur menyang lingkungan instalasi

• Instalasi ruangan: kelas perlindungan IP54 utawa luwih kanggo tahan bledug lan udan;
• Skripsi skenario letter-bukti (bengkel petroliklikasi): motor bukti jeblugan (exdⅱBT4 utawa luwih dhuwur);
• Ruang winates: pompa aliran radial vertikal, kanthi area mung 1/3 saka pompa horisontal.

4. Imbangan merek lan efektifitas

Merek pompa radial global duwe kaluwihan fleksibel adhedhasar pentinge kahanan lan anggaran, lan daya tahan sing wis ditemtokake, lan kekiatan sing kuwat, cocog karo skenario utama sing mbutuhake operasi stabil dawa; WILO (Jerman) waspada kanggo efektifitas biaya karo kualitas presisi Jerman, dadi pilihan sing apik kanggo wong sing duwe kabisan sing winates nanging stabilitas. Apike, Teffiko, merek Italia sing apik, nggabungake kerajinan desain mekanik sing apik banget, sing luwih gedhe ing resistensi karat lan adaptasi kahanan tekanan tinggi. Apike banget kanggo skenario sing angel kayata industri petrokimia, kanthi produk sing komplek karo standar internasional kaya API610. Gabungan rega sing diimpor lan cukup regane, mula wis dadi kinerja sing duwe balancing sing populer lan biaya.

III. Kalkasan parameter pilihan: Formula sing cocog kanggo tingkat aliran, sirah, lan kekuwatan

Kalkaman parameter yaiku prasyarat inti kanggo pilihan. 3 kasus praktis rumiyin bakal mbantu sampeyan ngetung kanthi cepet:

1. Pitungan tingkat aliran (Q, Unit: m³ / h)

Formula: Q = 3600 × A × V (A = π²² / 4, ing papan dawane pipa 1..1mm, volocity inner 2.0m / s. A = 3.14 × 0.01 / 4 = 0.00785m². Q = 3600 × 0.00785 × 2.0 ≈ 56.5m³ / h. Pilih pompa kanthi tingkat aliran sing dirating 60m³ / H.

2. Pitungan sirah (h, unit: m)

Formula: H = h_static + h_loss (h_static minangka kasusahan sing paling dhuwur ing antarane kasus sing disihatin; h_loss minangka resistensi pipa; h_loss 30m, pipa sing rumit (h_loss kira-kira 20%). H = 30 + 30 × 20% = 36m. Pilih pompa kanthi kepala sing dirating 40m.

3 .. Kalkulasi Daya Batang (P, Unit: KW)

Formula: P = (ρ × g × q × H) / (1000 × η) (ρ) kapadhetan cairan, diutus banyu (η), q = 56.5m³ / h (0,0157m³ / h), h = 36m. P = (1000 × 9,8 × 0.0157 × 36) / (1000 × 0.75) ≈ 7.4kw. Pilih 11kW Motor (Residen 20% Margin).

IV. Kesalahan kakehan sing ditangani: nyetel paramèter motor lan beban sing cocog

1. Penyebabe inti inti

• Pilihan sing ora bener: Kekuwatan motor kurang saka syarat nyata;
• Operasi sing berlebihan: Tingkat / sirah ngluwihi nilai sing wis dirating;
• Gagal mekanik: impeller jamming, ngrusak karusakan, segel sing ketat;
• Owah-owahan medium: tambah viskositas / kapadhetan sing nyebabake beban mundhak.

2 .. countermeasures praktis

• Setel paramèter operasi: Ngurangi tingkat aliran kanthi nutup outlet katup kanthi sithik; Pipeline ngresiki kanggo nyuda resistensi;
• Masalah Masalah Mekanikah: Ganti Impeller Wutah, tambahake minyak pelumas, aturake reresik segel;
• Cocog paramèter motor: Ganti kanthi motor sing luwih dhuwur utawa nginstal frekuensi frekuensi variabel (VFD) kanggo nyuda kacepetan (nyuda asil kacepetan 10% ing pengurangan daya 27%);
• Atur menyang Media: Media Pretreat (panas kanggo nyuda viskositas, filter kanggo ngilangi impurities) utawa ngganti model pompa sing cocog.

3 .. Tips Pencegahan

• Cadangan wates tenaga 10% -20% sajrone pilihan;
• Instal frekuensi frekuensi variabel nyopir kanthi dinamis kanthi akeh;
• Ngawasi motor saiki lan suhu, lan mati langsung yen ora normal.

Kesimpulan

Operasi pompa radial sing efisien ora bisa dingerteni saka ngerteni prinsip kerja, pilihan sing tepat, pitungan parameter, lan nangani kesalahan. Apike kanggo nggawe keputusan sing komprehensif adhedhasar kahanan kerja khusus (media, tekanan, tingkat aliran) lan konsultasi teknisi profesional yen perlu. Yen sampeyan kudu sinau luwih lengkap babagan perbandingan merek, spesifikasi instalasi, utawa siklus pangopènan, hubungi kita.Tajinbakal nyedhiyakake sampeyan kanthi konsultasi teknis lan siji lan analisis adaptasi gratis.
