Apa Net Positive Suction Head (NPSH)?

2026-03-09 0 Ninggalake kula pesen

Yen sampeyan operasi utawa ngrancang apompa sentrifugalsistem, NPSH (Net Positive Suction Head) minangka istilah sing ora bisa dihindari. Ora mung parameter fisik, nanging garis pamisah kritis sing nemtokake manawa pompa sampeyan bakal mlaku kanthi lancar sajrone pirang-pirang dekade utawa dibuwang amarga kavitasi mung sawetara wulan.

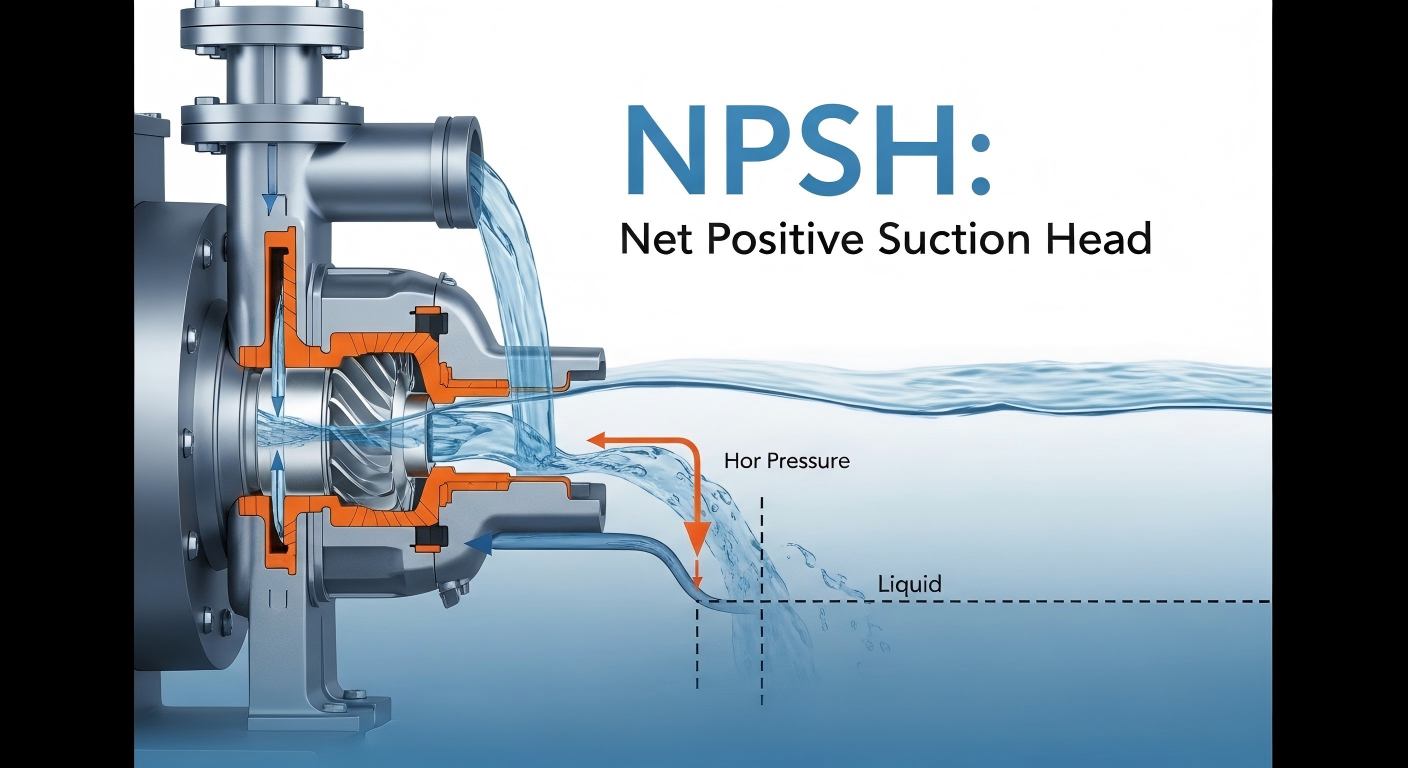

What is Net Positive Suction Head (NPSH)?

I. Definisi Inti NPSH

NPSH nuduhake energi tekanan surplus efektif sing bener diduweni dening cairan ing inlet pump centrifugal. Fungsi inti yaiku kanggo ngatasi resistensi aliran lan nyegah penguapan cairan, lan umume diukur ing meter kolom banyu (m) utawa sikil kolom cair (ft).

Nalika pompa centrifugal aktif, zona tekanan rendah dibentuk ing inlet impeller amarga aliran cairan kanthi kacepetan dhuwur. Yen tekanan ing kene mudhun ing ngisor tekanan uap jenuh cairan kasebut, cairan kasebut bakal nguap kanthi cepet, ngasilake gelembung uap sing akeh. Minangka gelembung mili karo adi menyang zona tekanan dhuwur saka impeller, padha ambruk lan implode cepet. Fenomena iki dikenal minangka cavitation - mode kegagalan pompa centrifugal sing paling ngrusak. Anane NPSH kanggo nahan garis ngisor tekanan lan nyegah kavitasi.

II. Loro Sisi NPSH: NPSHA vs. NPSHR

Bingung loro konsep iki minangka panyebab nomer siji saka pilihan sing salah ing situs teknik lan telusuran Google. Kanggo njamin safety pump, hubungane kudu dingerteni kanthi jelas.

1. NPSHA (NPSH) kasedhiya

Pira energi sing bisa diwenehake sistem kasebut?

NPSHA kabeh ditemtokake dening kahanan instalasi lan ora ana hubungane karo merek pompa. Iku gumantung ing faktor ing ngisor iki:

Dhuwur tingkat Cairan: Dhuwur permukaan Cairan tank panyimpenan relatif marang garis tengah pompa (positif kanggo nyedhot banjir, negatif kanggo nyedhot angkat).
Tekanan lumahing: Apa tank panyimpenan mbukak kanggo tekanan atmosfer utawa disegel lan ditekan.
Gesekan pipa: Kerugian resistensi sing disebabake dening dawa pipa nyedhot, elbows lan katup.
Suhu Cairan: Titik penting! Sing luwih dhuwur suhu, luwih gampang cairan nguap, lan luwih murah NPSHA.

2. Wajib NPSH (NPSHR)

Pira energi sing dikonsumsi pompa dhewe?

NPSHR minangka ciri khas pompa, sing ditemtokake dening pabrikan liwat tes sing ketat lan ditandhani ing kurva kinerja pompa. Iki nuduhake konsumsi energi sing dibutuhake supaya cairan bisa mili saka inlet pompa menyang titik tekanan minimal ing impeller.

Dampak tingkat aliran: Sing luwih dhuwur tingkat aliran, sing luwih cepet kecepatan aliran, sing luwih gedhe tekanan mudhun, lan NPSHR biasane luwih dhuwur.
Dampak desain: Model hidrolik sing apik banget (kayata desain nyedhot ganda) bisa nyuda NPSHR kanthi signifikan.

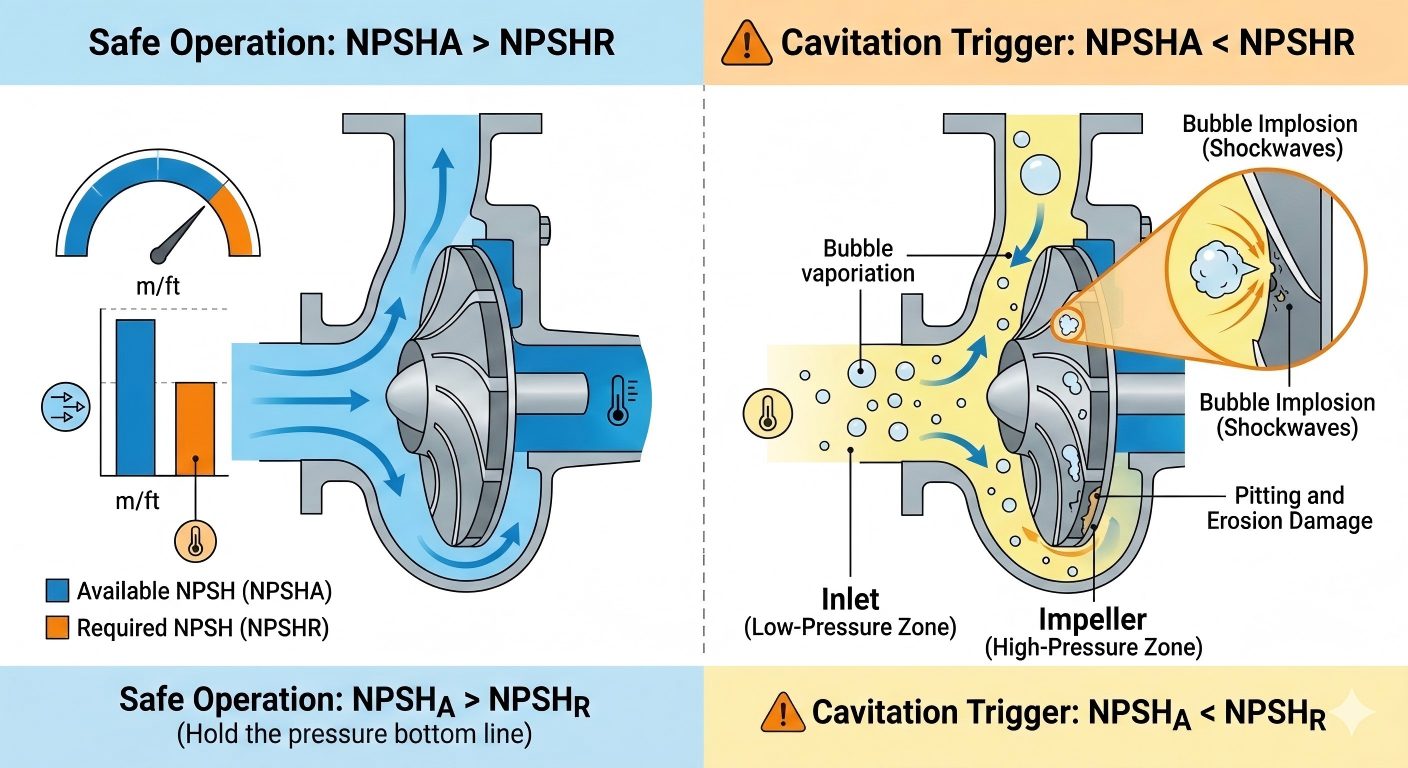

NPSHA VS HPSHR

III. Kavitasi: Bahaya Fatal saka NPSH sing ora cukup

Nalika NPSHa

1. Proses Kedadeyan Kavitasi

Pembentukan zona tekanan rendah: Tekanan inlet pompa mudhun banget, cairan kasebut langsung mendidih, ngasilake gelembung uap cilik sing akeh.
Gelembung implosion: Nalika gelembung mili menyang zona tekanan dhuwur saka impeller, padha ambruk lan njeblug kanthi cepet, ngasilake gelombang kejut intensitas dhuwur lokal.
Akumulasi karusakan: Mayuta-yuta implosions mikroskopik tumindak terus-terusan, mboko sithik ngrusak komponen inti awak pompa.

2. Lima Akibat Awrat Disebabake Kavitasi

Tipe Bahaya	Manifestasi spesifik	Cakupan Dampak
karusakan komponen	Pitting lan rongga ing impeller lan casing pompa, lemes lan perforasi logam, nyuda kekuatan struktural	Komponen aliran inti, langsung nyepetake umur layanan pompa
Degradasi kinerja	Penurunan tingkat aliran lan sirah sing signifikan, nyuda efisiensi hidrolik, paningkatan konsumsi energi sing ora normal	Efisiensi sakabèhé saka sistem pompa, gagal nyukupi syarat proses
Swara lan geter sing ora normal	Awak pompa ngetokake swara abnormal sing unik kaya "kerikil rolling" utawa "dampak marmer", kanthi geter abot.	Komponen tambahan kayata bantalan, kopling lan segel, nyebabake kegagalan sekunder
Gagal segel	Peningkatan getaran lan fluktuasi suhu nyebabake nyuda umur layanan segel mekanik (contone, segel bellows elastomer siji-spring RS60A)	Bocor segel poros, tumpahan medium, tambah bebaya safety potensial
Mati banget	Overheating lokal nyebabake penguapan lampu kilat saka cairan, sing pungkasane nyebabake kejang pompa lan motor burnout	Scrapping kabeh peralatan, downtime produksi, lan kerugian ekonomi

IV. Pandhuan Praktis: Cara Ngapikake NPSHa lan Ngindhari Risiko Kavitasi

Ing kahanan kerja ing situs, NPSHa bisa diatur liwat optimasi sistem. Pandhuan optimasi inti kaya ing ngisor iki, sing bisa ditindakake miturut skenario nyata:

Ngoptimalake posisi instalasi: Mudhunake dhuwur instalasi pump, prioritize mode instalasi nyedhot banjir kanggo langsung nambah sirah meksa statis welingan.
Nyederhanakake pipa nyedhot: Nyepetake dawa pipa nyedhot, nyuda komponen resistensi lokal kayata elbows lan klep, nambah diameter pipa nyedhot, lan nyuda kecepatan aliran cairan lan kerugian gesekan.
Mundhakake level cairan inlet: Tambah dhuwur level cairan ing sisih nyedhot kanggo ngedongkrak tekanan statis sing efektif lan nguatake pasokan tekanan inlet.
Ngontrol kahanan medium: Ngurangi suhu media suhu dhuwur kanggo nyuda tekanan uap; utawa pilih jinis pump cavitation-tahan cocok kanggo medium.
Pilihan jinis sing akurat lan cocog: Prioritasake pompa sentrifugal kanthi nilai NPSHR sing luwih murah kanggo nyuda risiko kavitasi saka sumber lan adaptasi karo kahanan kerja sing kompleks.

Kesimpulan: Ayo Data Jaga Aset Sampeyan

Apa Net Positive Suction Head (NPSH)? Iki minangka garis pamisah antarane operasi efisien lan kegagalan bencana.

Aja ngenteni nganti keprungu swara "watu pompa" kanggo tumindak.Teffikosetya menehi sampeyan solusi cairan sing ora mung cocog karo standar nanging uga ngluwihi pangarepan. Saka analisis kahanan kerja sing akurat nganti manufaktur pompa sing apik banget, kita nggabungake upaya paling utama NPSH menyang saben peralatan, mesthekake sistem sampeyan bisa mlaku kanthi efisien lan bebas saka masalah kavitasi.
