Pandhuan Praktisku kanggo Rotator lan Stator ing Pumps Cavity Progresif

Sawise pirang-pirang taun kerja ing sektor industri, aku bisa ngomong kanthi kepasten kasebutPumps Cavity Progresif(Uga dikenal minangka pompa rotor-stator, pompa skru eksentrik) yaiku "staples" kanggo transfer fluid. Minangka pompa pamindahan sing positif, dirancang khusus kanggo ngatasi cairan visos, bahan-bahan korosif, lan media sing bisa dipikirake ing ekstraksi minyak, tanduran perawatan limbah, lan garis produksi panganan.

Ing mratelakake panemume, kinerja kinerja sing apik saka kolaborasi sing ketat antara rotor lan stator. Kanggo saestu mangertos prinsip kerja, kinerja, lan operasi stabil kanggo pompa rongga sing maju, sampeyan kudu ngrampungake rong komponen inti kasebut. Iki ora mung kawruh teori; Iki pengalaman sing wis entuk bathi sajrone pirang-pirang taun.

I. Rotor lan Stator

Ing mripatku, "liflinine" saben pompa rongga sing maju ana ing kombinasi rotor lan stator sing luwih tepat sing cocog, luwih efisien pompa sing luwih pas.

Rotor minangka batang logam sing berlaput, biasane digawe saka stainless steel steel, baja alat alloy, utawa titanium. Minangka komponen aktif diinstal ing omah pompa, ora mung nyopir aliran cairan nalika muter nanging uga ngasilake kekuwatan kompresi sing dibutuhake kanggo transfer. Aku wis ndeleng akeh rotor sing ngalami plating krom utawa perawatan hardening permukaan, lan terus terang, iki bisa ningkatake resistansi. Skipping langkah iki bakal nyebabake tingkat sandhangan sing ngganggu.

Stator, ing sisih liya, yaiku tabung logam kanthi rongga batin sing dicelupake, diantrekake bahan elastis kayata karet nitrile (nbr), fluororubber (FLM), utawa epdm. Wangun internal kasebut cocog karo rotor kanthi sampurna, lan dhiameter rotor luwih gedhe tinimbang diameter batin stator. Iki "gangguan sing cocog" iki njamin kamar sing dibentuk yaiku udhara; Yen segel gagal, pompa iku intine ora ana gunane.

Apa pompa tunggal (rotor benang siji-siji dipasangake karo stato benang kaping pindho), pompa kembar (loro-lorone ngawut-awut sing ditarik), utawa pompa triple-rotasi (stator langsung nemtokake manawa pompa bisa operate kanthi gampang. Malah panyimpangan cilik bisa nyebabake aliran aliran, bocor, utawa mati lengkap.

II. Prinsip kerja: prasaja nanging efisien "cavity" efisien "

Aku ora ngerti kanthi lengkap babagan pompa rongga kemajuan sing maju nganti aku ngilangi rong pompa sing lawas - mula gampang banget kanggo ngerti.

Nalika rotor muter kanthi ekstra ing njero stater, struktur helikal intermreshing mbentuk rongga rongga sing disegel. Nalika rotor giliran, rongga iki terus maju menyang mburi ngeculake, intine "nggawa" cairan maju. Kayane duwe sabuk conveyor sing ora katon ing njero pompa, dirancang khusus kanggo transfer fluid.

Ing port suction, volume rongga, nyuda tekanan internal, lan cairan ditarik saka waduk kanthi tekanan atmosfer; Nalika rotor kasebut terus muter, rongga diisi cairan ditolak menyang plabuhan sing disusupi, ing endi kontrak volume gongga, ing endi kontrak volume rongga, ing endi cairan volume gondho, nyepetake cairan kanggo nambah tekanan, saéngga cairan bisa dibuwang kanthi lancar.

Apa sing dakkarepake babagan desain iki yaiku ora mbutuhake mlebu utawa tekanan. Iki ora mung bisa ningkatake transfer transfer sing stabil, murah-pulsasi kanggo proses sensitif, nanging uga bisa nangani bahan sensitif sensitif "sing alus", kayata bahan mentah biofarmaceutikal sing bisa gagal yen kena tenaga mentah biofarmaceutik. Mangkene tip praktis kanggo sampeyan: mbalikke arah rotor bisa ngalih arahake suction lan discharge. Operasi cilik iki wis nylametake masalah kanggo ngonfigurasi kabeh peralatan kaping pirang-pirang.

III. Kauntungan inti (lan kekurangan sing ora sampurna)

Sajrone pirang-pirang taun, aku ndeleng pompa rongga kemajuan sing luwih gedhe tinimbang liyane jinis pompa ing pirang-pirang skenario, nanging ora maha. Ayo objektif ngrembug pro lan kontra.

(I) kaluwihan inti inti

• Aliran stabil lan pangaturan gampang:Sing cocog karo rotor lan star stator njamin owah-owahan volume rongga, kanthi fluktuasi aliran sing meh diabaikan. Ora kaya pompa centrifugal, ora mbutuhake katup tambahan kanggo nyedhiyakake aliran linear sing stabil, mula cocog kanggo skenario sing nuntut sing dibutuhake kayata produksi kimia. Kajaba iku, tingkat aliran kasebut langsung digandhengake karo kacepetan rotor-nyetel output minangka prasaja kaya ngaktifake tombol. Aku digunakake kanggo ngontrol aliran sajrone produksi kumpulan, lan ora tau duwe produk cacat amarga aliran panyimpangan.
• Output tekanan seragam:Cairan kasebut dipotong kanthi alon-alon lan terus-terusan sajrone transfer, ora ana puncak tekanan dadakan. Aku durung nate masalah sing nggunakake kanggo ngeterake media tekanan sensitif "TouchSy" kaya solusi polimer dhuwur-viskositas.
• Kemampuan sing paling apik banget:Ora ana primer sing dibutuhake sadurunge diwiwiti, bisa langsung nggambar cairan saka wadhah, kanthi ukuran nyedhot maksimal nganti 8,5 meter banyu. Iki luwih unggul kanggo pompa plunger, utamane ing tanduran perawatan limbah ing ngendi kita miwiti lan mungkasi pompa kanthi rutin. Sawise ngoper menyang pompa rongga maju, wektu persiapan tim kita dipotong setengah.
• Penanganan cairan serbagsi:Kanthi gampang ngatasi cairan viskositas kanthi gampang (aku wis ngangkut senggol lan sirup coklat), minyak mentah wedhi, slurries abrasive, lan bahan kimia sing ngganggu. Iki ngluwihi pompa diafragma kanthi nangani campuran padhet gas lan ora cocog kanggo pompa gear ing ngangkut cairan sing diangkut. Aku biyen digunakake kanggo ngeterake sludge sing ngemot partikel ukuran bal-ukuran golf tanpa clog siji.
• Transfer rendah sedhot kanggo nglindhungi bahan:Rancangane minimalake tenaga nyukur, yaiku "Juruwilujeng" kanggo industri biopharmaceutikal. Aku digunakake kanggo ngeterake solusi protein lan bahan bioaktif, lan kinerja materi ora kena pengaruh ing kabeh-sing paling pompa ora bisa digayuh.
• Struktur kompak lan efisiensi energi:Iki manggoni tilas sikil cilik, nggawe instalasi lan pangopènan sing trep. Kajaba iku, energi sing efisien banget; Sawise ngganti pompa lawas ing tanduran kimia, biaya listrik kita mudhun 15%.
• Dual-Tujuan minangka Pompa Metering:Boten kados pompa plunger, pompa diafragma, utawa pompa gear, tliti wis cukup kanggo dosis kimia lan ngisi. Aku sadurunge digunakake kanggo transportasi transportasi ing laboratorium, kanthi tliti sing dikontrol sajrone 1%, ngilangi kabutuhan peralatan metering tambahan.

(Ii) Kekurangan kanggo nonton

• Biaya Dhuwur:Terus terang, rega sing tuku lan biaya pangopènan luwih dhuwur tinimbang pompa sing luwih gampang. Bengkel Cilik bisa uga ora duwe unekonomi, nanging kanggo kahanan kerja sing abot, daya tahanane bisa nggawe investasi awal.
• Sensitivitas kanggo partikel sing gedhe banget:Akeh partikel padhet ing medium bakal nyebabake nyandhang rotor lan stator kanthi cepet. Aku biyen digunakake kanggo ngeterake minyak mentah kanthi isi pasir sing berlebihan, lan stator gagal sawise nem wulan. Piwulang kasebut: Tansah mriksa konten partikel sing solid, lan nginstal filter yen ora yakin.
• Tegese ora garing:Malah siji menit mlaku garing bisa nyebabake panas banget lan ngrusak rotor lan stator. Kanca-kancanku nggawe kesalahan iki - gagal mriksa tingkat cairan sadurunge wiwit-lan ngobong rotor, nyebabake dina lengkap downtime lan biaya sing signifikan kanggo bagean pengganti.
• Modifikasi sing dibutuhake kanggo skenario tekanan tinggi:Iki minangka pilihan utama kanggo kahanan kerja tekanan sedekah, nanging modifikasi tambahan dibutuhake kanggo transfer tekanan tinggi. Aku nate nyoba nggunakake transfer tekanan tinggi, nanging bocor nganti saya tambah segel lan omah.
• Résolusi Cavitasi:Yen tekanan cairan luwih murah tinimbang tekanan uap, cavitation bakal kedadeyan-cilik bledosan lan ngrusak bagean internal. Aku nemoni iki ing skenario aliran sing aliran, lan rotor kasebut dilapisi. Mengko, nginstal katup tekanan tekanan ngrampungake masalah kasebut, nanging minangka pelajaran sing larang.

IV. Kepiye rotor lan stor geometri mengaruhi kinerja (kritéria pilihan)

Sawise taun milih pompa, aku nemokake manawa geometri rotor lan stator minangka kunci kanggo adaptasi kanggo kahanan kerja.

Klasifikasi jinis pompa (pandhuan cepet)

• Pompa tunggal-tunggal:Rotor benang siji sing dipasangake karo stor benang-biasa-aku prioritas iki kanggo ngeterake cairan utawa media dhuwur sing ngemot partikel sing padhet. Contone, transfer sludge ing tanduran perawatan limbah, ing endi kemampuan anti clogging apik banget.
• Pompa twin-skru:Loro-loro counter-puter lan intermeshs-operate kanthi lancar kanthi swara sithik. Aku nggunakake kanggo ngeterake minyak lan bahan kimia sing resik utawa rada kontaminasi, njamin kesucian materi, sing penting kanggo aplikasi farmasi utawa panganan.
• Pompa triple-skru:Siji ngawut-awut nyopir kanthi loro ngawut-awut-aliran sing didorong minangka seragam minangka pompa metering. Apike banget kanggo ngangkut cairan sing resik-viskositas kayata lenga hidraulik lan minyak pelumas; Aku asring nggunakake ing sistem pelumas alat mesin, lan durung nate masalah karo pelumas sing ora cukup.

Subtipe geometri (rincian cilik sing kinerja dampak)

Saliyane jinis pompa dhasar, pangaturan subtle menyang geometri rotor lan stator bisa nggawa owah-owahan sing signifikan:

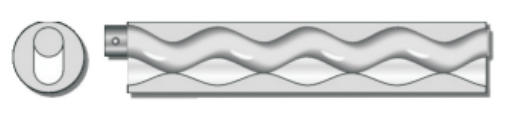

• S-Tiet: Transfer Ultra-Stable, Inlet Rotor Kompak, lan Keperluan Kepala Sukses Positif (NPSH). Aku mesthi milih iki nalika ngeterake bahan sing bisa diutum utawa media partikel gedhe-ora luwih berjuang karo cavitation lan clogging.

• L-Type: Line satin luwih dawa ing antarane rotor lan stator, nyebabake efisiensi sing luwih dhuwur lan urip layanan sing luwih dawa. Nduwe struktur kompak nanging kapasitas aliran gedhe, cocog kanggo skenario sing ngasilake dhuwur ing ngendi biaya downtime dhuwur.

• Tipe: Struktur kompak, transfer sing meh pulsation, lan tliti metering dhuwur banget. Aku nggunakake kanthi tliti kimia presisi, nyetel paramèter lan kanthi yakin, ora perlu kuwatir babagan fluktuasi aliran.

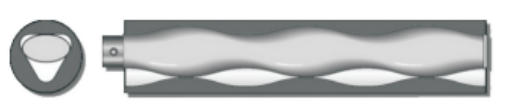

• P-TIX: Gabungan kapasitas aliran gedhe kanthi struktur kompak, lan ndarbeni garis sealing dawa saka jinis L-Type. Iki minangka "pompa kabeh" -cable saka transfer aliran aliran dhuwur lan dosis sing tepat.

Kajaba iku, parameter kayata sudut helix, timbal, lan profil waos ora bisa digatekake. Saka pengalamanku: Sing luwih gedhe saka sudut Helix, luwih gedhe tingkat aliran nanging sing luwih murah; Sudut Helix sing luwih cilik, sing luwih dhuwur tekanan nanging ngisor tarif aliran. Iki minangka perdagangan sing gumantung karo prioritas kahanan kerja. Kudu ngeterake jumlah cairan viscous sing akeh? Pilih sudut helix sing gedhe; Perlu transfer jarak jarak dawa? Pilih sudut helix cilik.

V. Pilihan lan Tips Pangopènan (Pandhuan Nyegah "Kula" Kula "Saka Pengalaman)

(I) Pilih pompa tengen kanggo ngindhari detour

Milih pompa (kalebu rotor lan stator sing cocog) penting kanggo cocog karo kahanan kerja. Iki pengalaman sing dakolehake sawise mudhun saka pitlings:

• Media Viscosity High:Pilih pompa tunggal tunggal, lan rotor kudu digawe saka stainless steel baja krom sing dilapisi krom utawa alloy. Dipercaya kula, milih bahan sing biasa kanggo ngirit dhuwit bakal nyebabake owah-owahan bagean sing asring mengko, sing bakal dadi sakit sirah.
• Media sing ngemot partikel sing padhet:Pump tunggal-tunggal dipasangake karo statet karet khusus (nyandhang lan tahan tahan karat). Aku sadurunge nggunakake stor karet biasa kanggo transfer sludge, sing gagal ing 3 minggu; Ngalih menyang rumus khusus sing suwene 8 wulan sadurunge ngganti.
• Syarat sing dhuwur kanggo aliran aliran / stabilitas:Pilih pompa kembar utawa pompa triple-skru. Kanggo proses sensitif, kauntungan saka pulsasi kurang cocog karo biaya ekstra.

Pilihan starat stator uga wigati: Karet nitrile (nbr) kanggo media berbasis minyak, epdm kanggo lingkungan suhu sing dhuwur, lan fluororubber (fkm) kanggo media corrosive. Yen ngangkut cairan sing cerdas kayata asam sing kuat kayata asam utawa pelarut, aja ragu-ragu milih rotor sing cepet-cepet-larang, luwih tahan lama tinimbang logam biasa wae.

(Ii) pangopènan sing tepat kanggo urip layanan sing luwih dawa

Pangopènan sing nyukupi minangka kunci kanggo umur dawa pompa. Iki minangka rutinitas pangopènan saben dinane:

• Pengawasan Pakaian Reguler:Stator rawan karo lemes elastis sajrone wektu. Yen sampeyan sok dong mirsani sedhot pompa, tambah bocor, utawa operasi sing luwih banter, ngganti stator kanthi langsung, amarga gagal, amarga rotor bisa uga kena pengaruh. Kanggo frekuensi dhuwur nggunakake pompa, aku mriksa saben wulan Stator.
• Larang nglarang garing lan kakehan kakehan:Start-up lan mati kudu tindakake prosedur. Kita wis nginstal piranti interlock ing pompa, sing kanthi otomatis ditutup nalika tingkat cairan sithik, lan ora ana kasus liyane rotor burnout.
• Terus Media resik:Instal filter paling ora 20 bolong ing mlebu lan ngresiki saben minggu. Malah partikel sing apik bisa nganggo rotor lan stator liwat wektu.
• Ngurangi kacepetan nalika ngeterake cairan sing ditandur:Nggunakake kacepetan dhuwur kanggo ngeterake media viskositas tinggi yaiku "ngrusak" stator. Aku umume nyuda kacepetan 30%%-modhèl luwih alon, bisa ngirit dhuwit sing akeh.
• Instal piranti protèktif:Ngalihake tekanan, sensor tingkat cair, lan pemantau getar kudu diinstal. Aku tau pompa karo geter ora normal; Monitor milih aku luwih dhisik, lan aku ngganti rotor sing larut ing wektu, ngindhari karusakan sing luwih serius.

VI.Teffiko: Merek pompa sing dipercaya

Sawise pirang-pirang taun iki, aku ngerti yen rotor minangka inti pompa rongga sing maju-lan Teffiko ngerti luwih apik tinimbang sing paling akeh merek.

Minangka panyedhiya produk lan layanan teknik sing bisa dipercaya, mung fokus ing komponen pompa inti. Yen sampeyan nggoleki pompa rongga maju sing ora bakal ngeculake sampeyan, aku kanthi tulus nyaranake Teffiko.Klik ing kene kanggo mangerteni sing luwih lengkap babagan seri Pompa Progresif
