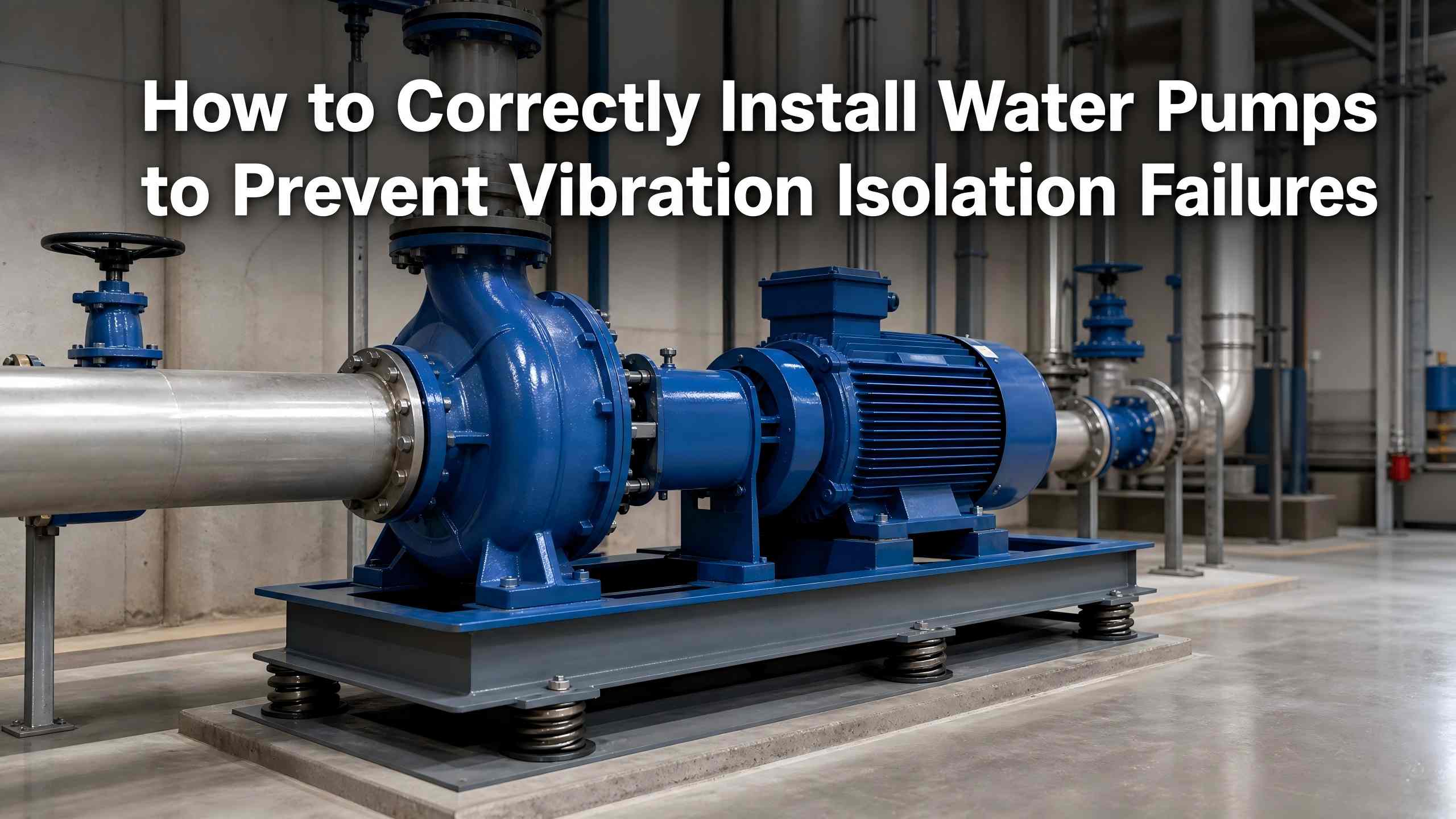

Pompa banyugetaran, gangguan, goyang pipa lan resonansi bangunan utamane disebabake instalasi substandard lan kegagalan isolasi geter. Isolasi geter minangka proses instalasi inti tinimbang langkah pengurangan swara opsional. Instalasi standar kanthi efektif ngalangi transmisi getaran ing antarane pompa, pipa lan struktur bangunan, ngindhari retak pipa lan resonansi struktural, ndawakake umur layanan pompa lan njamin operasi sistem pasokan banyu sing stabil.
Artikel iki ngringkes praktik instalasi isolasi geter pompa banyu standar, sing kalebu konstruksi pondasi, tata letak komponen isolasi getaran, perawatan pipa lan ditampa, ditrapake kanggo umume pompa sentrifugal lan pompa sirkulasi.
Getaran mekanik operasipompa banyuiku mesthi. Umume kegagalan isolasi asale saka limang kesalahan instalasi khas:
- Sambungan kaku: Basis pompa, pondasi lan saluran pipa kanthi lengkap ngilangi ruang panyangga getaran lan nyebabake resonansi sakabèhé.
- Instalasi isolator sing ora standar: Tata letak asimetris lan deformasi kompresi sing ora rata nyebabake kontak hard lokal lan kinerja isolasi sing ora apik.
- Tekanan tension pipa: Sambungan pipa kaku narik unit pompa lan nggedhekake getaran operasi kanggo micu resonansi sekunder.
- Konstruksi pondasi sing ora apik: Pondasi sing kurang bobot, ora rata utawa ora stabil nyebabake pusat offset lan goyang terus-terusan.
- Panggunaan isolator sing ora normal: Spesifikasi pad campuran, lapisan sing berlebihan utawa kontak korosif nyebabake kegagalan komponen prematur.
Isolasi geter sing mumpuni gumantung ing isolasi fleksibel, supaya unit pompa bisa digunakake ing kahanan sing digantung kanthi elastis kanthi stres komponen seragam.
Yayasan sing mumpuni minangka premis isolasi getaran sing efektif.
Ukuran lan bobot:Nganggo pondasi inersia beton utawa pangkalan baja kanthi bobot 1-2 kali bobot unit pompa. Dasar nutupi sikil pompa kanthi minimal 100mm ing saben sisih. Pompa sing dipasang ing lantai mbutuhake pondasi sing luwih kenthel lan luwih abot kanggo nyuda umpan balik geter struktural.
Flatness lan kekuatan:Kekuwatan beton pondasi kudu tekan C25 utawa luwih dhuwur. Beton grouting sekunder kudu luwih kuat tinimbang beton dasar. Priksa manawa permukaan sing rata lan ora retak kanthi lereng saluran sing dilindhungi kanggo nglindhungi isolator saka kecemplung banyu.
Aturan baut jangkar:Pasang baut kanthi vertikal kanthi mesin cuci spring supaya ora ngeculake lan cenderung. Aja ngrusak unit pompa kanthi paksa nalika fiksasi kanggo nyegah getaran frekuensi dhuwur.
Tata letak isolator standar langsung nemtokake efisiensi isolasi geter.
Tata letak umum:Atur kabeh isolator kanthi simetris ing sumbu tengah pompa. Tata letak papat titik nggunakake penempatan seragam searah jarum jam utawa counterclockwise. Kanggo dhukungan enem-titik, pasang papat bantalan ing pojok dhasar lan loro ing sisih dawa kanggo njamin deformasi kompresi sing konsisten. Pinggir isolator ora kudu ngluwihi kisaran blok inersia.
Pemasangan pompa horisontal:Gunakake bantalan karet utawa damping spring isolator. Ora ana ikatan utawa fiksasi kaku sing dibutuhake; compaction bobot dhewe nyedhiyakake buffering fleksibel sing dipercaya.
Pemasangan pompa vertikal:Nglengkapi isolator karet anchored karo basa baja tetep dening spring bolts washer, banjur jangkar menyang lantai kanggo ngilangi goyang vertikal.
Multi-layer pad perakitan:Max limang lapisan kanggo isolasi siji-lapisan ora cukup. Gunakake bantalan podho rupo dipisahake dening ≥4mm piring baja galvanis (10mm kegedhen saben sisih) karo lapisan staggered lan iketan adhesive.
Inspeksi lan pangayoman:Priksa tampilan komponen lan watesan kompresi sadurunge instalasi. Supaya isolator adoh saka asam, alkali lan pelarut organik kanggo nyegah tuwa karet.
Sambungan pipa kaku minangka panyebab utama getaran residual.
Pasang sambungan fleksibel karet ing inlet lan outlet pompa kanggo ngilangi transmisi geter sing kaku.
Tambah gasket isolasi geter menyang penyangga pipa lan gantungan, lan segel celah sing nembus tembok kanthi wol rock kanggo ngalangi konduksi struktural.
Selarasake saluran pipa kanthi alami tanpa sambungan bokong sing dipeksa kanggo ngindhari isolator deforming stres tension.
Verifikasi kinerja isolasi sadurunge operasi resmi:
- Priksa visual: Ora ana isolator offset, deformasi utawa karat; unit levelness qualified.
- Priksa manual: Ora ana unit goyang utawa bolt sing kenthel.
- Tes tanpa beban: 3-5 menit operasi stabil tanpa getaran utawa gangguan sing ora normal.
- Tes beban: Ora ana pipa goyang utawa resonansi bangunan ing tekanan kerja.
- Penempatan isolator asimetris nyebabake stres lan resonansi sing ora rata
- Pondasi sing kurang bobot sing nyebabake operasi ora stabil
- Sambungan fleksibel pipa sing ilang nyebabake getaran sekunder
- Unsecured anchor bolts triggering unit offset
- Fiksasi kaku saka isolator pompa horisontal sing ora sah buffering
- Non-standar multi-lapisan pad perakitan ngurangi efek isolasi
- Kontak korosif sing nyebabake penuaan karet awal
Isolasi getaran pompa sing efektif gumantung saka instalasi fleksibel sing standar. Tindakake tata letak isolator simetris, konstruksi pondasi sing stabil lan aturan sambungan pipa tanpa stres. Operasi standar ngilangi masalah geter lan resonansi, njamin stabilitas pompa jangka panjang lan nyuda biaya pangopènan saben dina.
-
