Kawruh Teknis Pompa Rongga Progresif

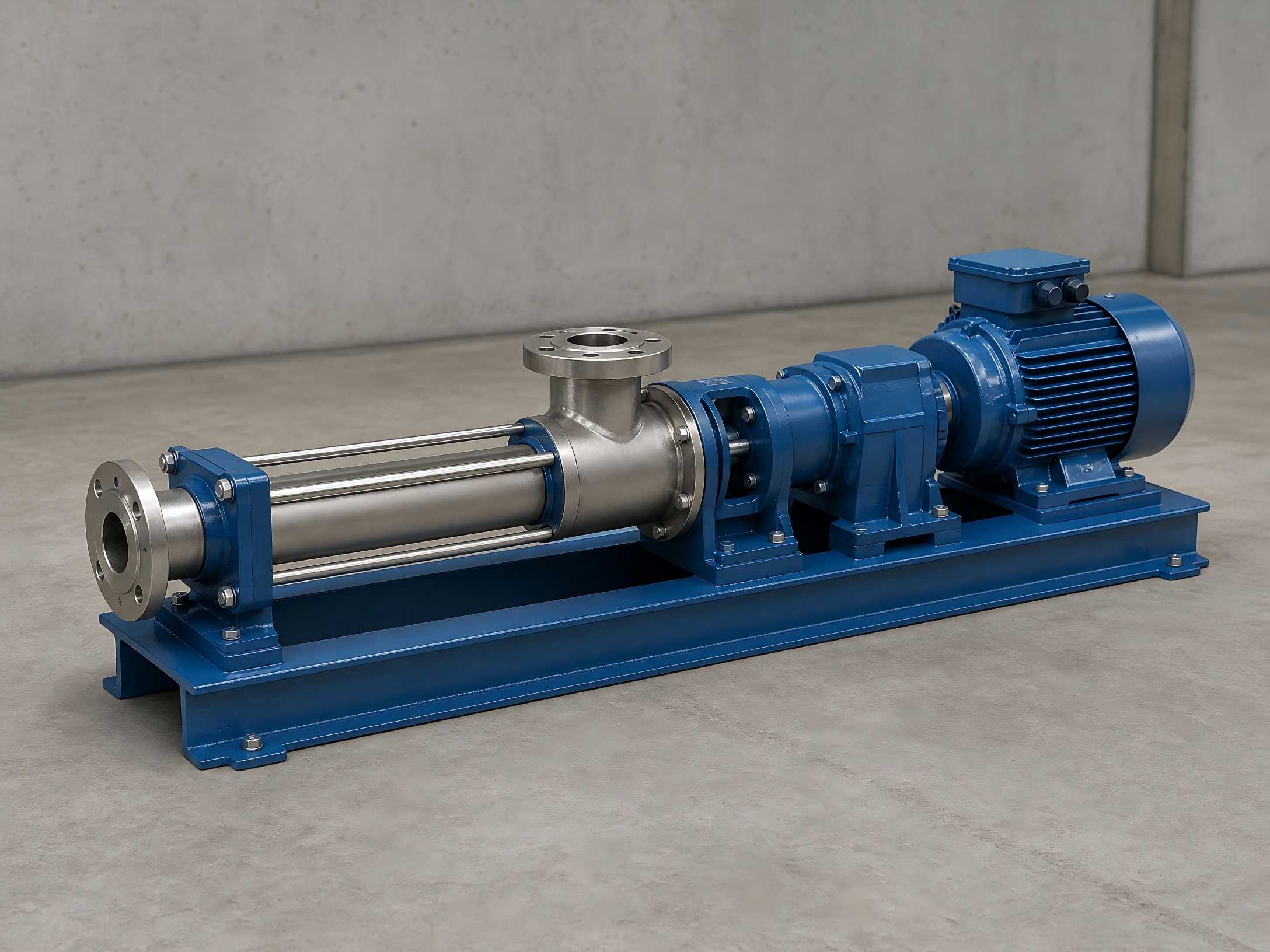

I. Apa iku aPompa Rongga Progresif

IngTeffikoPompa rongga progresif yaiku peralatan pangiriman pamindahan positif. Iki kalebu rotor heliks eksentrik sing dikawinake karo bushing permukaan heliks ganda (stator) kanggo mbentuk rongga sing ditutup kanggo pamindahan medium. Iki nduweni aliran bebas pulsasi sing stabil, gaya geser sing sithik, kapasitas self-priming sing kuat lan kompatibilitas medium sing amba. Iku utamané cocok kanggo ngirim media viskositas dhuwur, media ngemot partikel hard, bahan fibrous lan zat sensitif geser rentan kanggo nyuwek. Boten kadospompa sentrifugal, pompa rongga progresif ora ngandelake agitasi impeller kanthi kacepetan dhuwur. Medium ora ngalami churning utawa vortexing kasar, lan sifat asline bisa dilestarekake kanthi lengkap. Iki digunakake kanthi akeh ing skenario pangiriman kompleks kayata limbah lan sludge, slurries industri, pasta panganan lan cairan kimia kenthel. Sauntara kuwi, pompa kasebut nduweni struktur kompak kanthi sawetara komponen, supaya gampang dibongkar, dipasang lan pangopènan, sanajan kanggo operator anyar.

II. Prinsip Kerja Inti Pompa Rongga Progresif

Struktur operasi inti saka pompa rongga progresif kalebu rotor heliks siji-thread sing dipasangake karo stator karet heliks ganda. Konfigurasi geometris sing unik mbentuk kamar medium tertutup sing mandiri. Sajrone operasi, motor nyopir poros pompa, nyebabake rotor muter babagan sumbu dhewe nalika muter ing permukaan njero stator, terus-terusan ngasilake kamar sing disegel. Kanggo saben rotasi lengkap rotor, medium maju dening siji Jarak. Kanthi rotasi rotor sing terus-terusan, medium didorong kanthi aksial lan merata saka mburi nyedhot menyang mburi discharge liwat propulsi heliks. Sajrone proses pangiriman, kecepatan aliran internal tetep sithik lan volume kamar tetep konstan, bebas saka vorteks lan agitasi, nyedhiyakake tekanan sing stabil lan dhasar nyegah degradasi lan emulsifikasi medium.

 Parameter Operasi Teknis Inti lan Karakteristik

•  Tekanan lan sirah: Stator timbal siji ngasilake tekanan output 0,6MPa, cocog karo sirah banyu bening 60m; pompa loro-tataran timbal pindho entuk tekanan 1.2MPa, cocog karo kepala 120m. Spesifikasi tekanan multi-tataran bisa dipilih miturut kahanan kerja.
•  Kinerja self-priming: Dhuwur self-priming standar tekan 6m. Priming ora dibutuhake sadurunge, nyedhiyakake kemampuan priming mandiri sing apik banget.
•  Suhu sedheng: Model standar cocok kanggo media ing ngisor 80°C. Model khusus khusus bisa tahan kahanan operasi suhu dhuwur nganti 150°C.
•  Karakteristik aliran: Tingkat aliran nduweni korélasi positif sing linier kanthi kecepatan rotasi. Aliran tetep stabil ing kacepetan rotasi konstan.

Larangan Penting: Pompa rongga progresif dilarang banget kanggo garing. Ing kahanan garing-mlaku, rotor lan stator kurang lubrication lan cooling saka medium proses. Gesekan kanthi cepet ngasilake temperatur dhuwur, sing gampang scorches, retak lan umur stator karet. Iki minangka panyebab utama kerusakan peralatan lan umur layanan sing cendhak.

III. Komponen Struktur Inti

1. Rotor

Rotor minangka poros heliks eksentrik metalik lan komponen obah sing ngasilake daya inti saka peralatan kasebut. Bahan industri sing umum digunakake kalebu baja tahan karat 304, baja tahan karat 316, plating krom keras lan paduan tahan aus sing cocog karo macem-macem kahanan kerja korosif lan abrasif. Presisi mesin lan resistensi nyandhang permukaan rotor langsung nemtokake stabilitas aliran pompa, menehi akurasi lan umur layanan sakabèhé. Rotor-rotor sing dikuatake luwih disenengi kanggo ngirim media abrasif jangka panjang kayata lendhut lan cairan sing ngemot partikel atos.

2. Stator

Stator minangka bushing karet kanthi profil heliks ganda internal. Iku nggantosi komponen tombol paling kritis lan paling consumable saka pump growong progresif, lan uga bagean inti mbisakake pump kanggo nangani media Komplek. Mupangatake sifat saka macem-macem bahan karet elastis, pompa rongga progresif nduweni kemampuan ngirimake sing ora kasedhiya kanggo jinis pompa konvensional, kanthi andal ngangkut cairan viskositas dhuwur, cairan kanthi partikel keras sing digantung lan media kompleks sing sarat serat. Bahan karet sing beda-beda cocog karo kahanan kerja sing ditemtokake:

•  NBR (Nitrile Butadiene Rubber): Kelas tujuan umum kanthi tahan minyak sing luar biasa. Cocog kanggo limbah, sludge, cairan berminyak umum lan media konvensional.
•  EPDM (Ethylene Propylene Diene Monomer Rubber): tahan asam-alkali, tahan panas lan anti-tuwa. Ditrapake kanggo transportasi medium industri banyu panas lan korosif.
•  FKM (Fluoroelastomer): Materi tahan korosi kinerja dhuwur sing nduweni tahan panas, tahan asam-alkali sing kuwat lan tahan korosi kimia. Digunakake kanggo macem-macem kahanan kerja medium kimia khusus.

3. Universal Joint Drive Majelis

Utamane ngirimake torsi eksentrik lan nyambungake poros drive ngarep menyang rotor mburi, dadi hub inti kanggo transmisi daya. Sajrone operasi peralatan, perakitan iki terus-terusan ngalami beban gantian. Wear akselerasi nalika ngirim media sing ngemot partikel padhet lan impurities, dadi fokus utama kanggo inspeksi lan pangopènan peralatan rutin.

4. Pump Casing, Inlet / Outlet lan Majelis Drive

Casing pompa nyedhiyakake konten medium lan proteksi sealing. Flange inlet lan outlet tundhuk karo syarat instalasi pipa standar. Déwan drive kasusun saka motor lan reducer, ndhukung operasi tetep-kacepetan, regulasi kacepetan stepless lan variasi multi-kacepetan. Kacepetan rotasi bisa diatur kanthi fleksibel kanggo ngontrol aliran pangiriman lan nyukupi macem-macem syarat produksi.

IV. Kaluwihan Inti lan Fitur Model Pompa Rongga Progresif

•  Konveksi sing stabil lan tepat: Aliran lan tekanan bebas saka fluktuasi pulsa kanthi volume ruang konstan. Digabungake karo sistem pangaturan kacepetan, akurasi aliran bisa tekan ±1%. Bisa digunakake minangka pompa pangukuran presisi kanggo skenario akurasi dhuwur kalebu aplikasi laboratorium, dosis kimia lan batching industri.
•  Kompatibilitas medium luar biasa: Nangani banyu resik, slurries viskositas dhuwur, zat pasty, partikel-bearing lan fibrous-containing media, break liwat watesan conveyance saka jinis pump biasa.
•  Pengangkutan geser rendah: Ora ana vorteks utawa agitasi kasar sajrone operasi. Materi ora bakal sobek utawa diemulsi, dadi becik kanggo industri panganan, biologi lan kimia sing mbutuhake integritas medium.
•  Konfigurasi model fleksibel: Badan pompa sing padha bisa dirancang khusus dadi konfigurasi vertikal, miring utawa dipasang troli seluler kanggo nampung macem-macem tata letak situs lan syarat instalasi kahanan kerja.
•  Operasi lan pangopènan sing trep: Struktur sakabèhé prasaja kanthi sawetara komponen. Disassembly, pengawasan lan pangopènan gampang karo alangan skill kurang.
•  Kinerja self-priming sing apik banget: Dhuwur self-priming standar 6m. Peralatan priming tambahan ora perlu kanggo wiwitan sing trep.

V. Teknologi Anti-Reverse-Rotation Hidrolik Inti kanggo Pompa Rongga Progresif

Hydraulic anti-reverse-rotation technology is a specialized core technology addressing safety risks due to high-speed rod string reverse rotation on pump shutdown or pump seizure for progressive cavity pumps. Sajrone mateni utawa ngompa pompa rongga progresif konvensional, energi potensial torsional sing disimpen ing tali rod lan beda tekanan antarane pipa lan casing diluncurake kanthi cepet, nyebabake rotasi mundur kacepetan dhuwur saka tali rod. Torsi cepet banget diasilake, sing bisa gampang mlengkung utawa patah batang polesan, nyebabake pedhot senar rod, nyebabake fragmentasi kecepatan dhuwur lan ejection pulley sabuk, ngrusak peralatan permukaan lan malah nyebabake kacilakan safety pribadi.

Teknologi iki ngandelake piranti anti-mundur-mundur hidraulik independen kanggo ngeculake torsi sing aman tanpa intervensi manual. Nalika poros utama ngembangake tendensi rotasi mundur sawise mati, piston caliper rem hidraulik ing jero piranti kanthi otomatis, nyurung bantalan gesekan kanggo ngapit cakram rem, kanthi cepet nyuda tekanan sistem lan nyegah kacepetan rotasi mundur. Sawise tekanan caliper rem suda, poros utama rada mundur, pompa gear miwiti maneh operasi lan kaliper rem ngapit disk rem maneh. Liwat mode rem "pelepas-pelepas-siklik" sing fleksibel, torsi rotasi mundur saka poros utama dikurangi dadi nol kanggo ngilangi risiko keamanan.

Kaluwihan teknis inti: Mekanisme unloading tekanan konstan siji-arah, torsi rem gedhe, rem lancar lan kinerja pambuangan panas sing apik kanggo pelepasan torsi residual otomatis. Piranti kasebut nggunakake struktur modular independen. Ora ana modifikasi kanggo awak pompa utama sing dibutuhake; retrofitting bisa dileksanakake langsung ing peralatan drive ana, nampilaken operasi prasaja, biaya reconstruction kurang lan kompatibilitas unggul.

 VI. Pedoman Operasi lan Pangopènan Rutin

1. Ora ana wiwitan garing: Isi kamar pump karo medium sadurunge wiwitan kanggo entuk lubrication lan cooling, lan nyegah Gagal burnout termal saka stator.

2. Kontrol kacepetan rotasi sing cukup: Kacepetan rotasi sing luwih dhuwur ngasilake tingkat aliran sing luwih gedhe nanging nyepetake nyandhang rotor, stator lan sambungan universal. Kanggo conveyance medium abrasive, operate ing sawetara kacepetan kurang cukup kanggo ngluwihi umur layanan peralatan.

3. Pemeriksaa tujuan khusus périodik: Fokus ing ngawasi kondisi operasi rakitan drive gabungan universal, segel mekanik lan piranti rem. Ngenali pas wektune bebaya kayata nyandhang, bocor lan gagal rem.

4. Mateni pangopènan lan reresik: Kanggo mateni peralatan jangka panjang, siram sak tenane interior kamar pompa kanggo nyegah solidification medium lan caking sing bakal ngalangi kamar utawa komponen corrode.

5. Panggantos pas wektune bagean consumable: drop-off cetha ing tingkat aliran lan meksa biasane disebabake nyandhang lan tuwa rotor lan stator. Ganti komponen kanthi cepet kanggo njamin akurasi operasi peralatan.
