Cara maca gambar spektrum jinis pompa: Pandhuan langkah-langkah

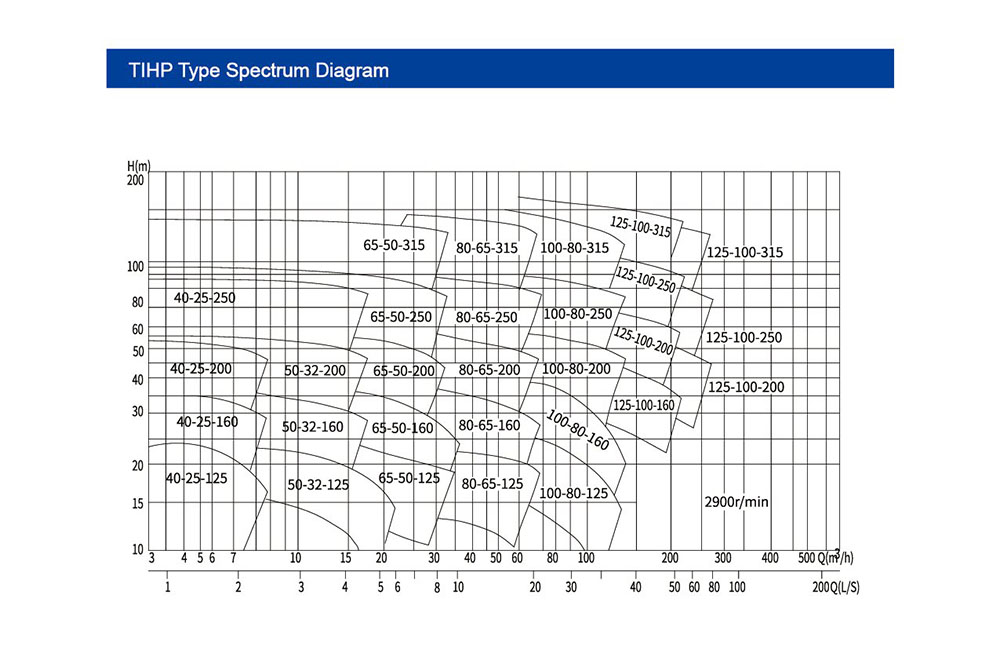

Ⅰ.. Pambaca diagram spektrum pompa iki

1. Interpretasi Axes

• Sumbu horisontal (X-Axis): nuduhake tingkat aliran (Q) ing meter kubik saben jam (M³ / H), nambah saka kiwa menyang tengen.
• Sumbu vertikal (AXIS): nuduhake sirah (h) ing meter (m), nambah saka ngisor menyang ndhuwur.

Ⅱ. Kurva lan zona

Gambar kalebu kurva lan zona, saben makili model pompa spesifik. Contone, "40-25-112" lan "50-32-160" nuduhake model pom sing beda-beda.

• Titik ing kurva: Saben titik ing kurva nuduhake nilai sirah model ing tingkat aliran tartamtu. Contone, ing zona "40-25-112, seri titik nuduhake sirah ing macem-macem tarif aliran kanggo model iki.

Ⅲ. Langkah-langkah utama: titik lan pilihan kerja

1. Nemtokake paramèter sing dibutuhake: Njlentrehake tingkat aliran desain (Q₀) lan kepala desain (H₀). Contone, pabrik butuh pompa kanggo ngeterake 100 m³ / h ing head 8 80 m.
2. Goleki titik kerja: Temokake Q₀ ing X-Axis lan H₀ ing Axis Y-Axis; Persimpangan dheweke yaiku titik kerja. Yen titik kasebut ana ing zona poligonal model, sing model kanthi teori nyukupi syarat kasebut.
3. Tuladha: Kanggo Q = 80 m³ / h lan h = 80 m, priksa manawa titik kasebut ana ing zona kaya "100-80-250" kanggo netepke kesesuaian.

Prioritas zona efisiensi: Yen zona duwe kurva luwih murah utawa shading (ditandhani ing sawetara diagram), nuduhake macem-macem diagram), nuduhake macem-macem tingkat (efisiensi ≥80%). Pilih Model sing titik-titik kerja ing zona iki kanggo tabungan energi sing optimal.

Ⅳ. Kacepetan rotasi lan info tambahan

Notasi "2900 r / min" ing pojok sisih ngisor ngisor nuduhake kacepetan pompa ing spektrum iki (kacepetan standar kanggo pompa sing didorong motor). Kanggo kecepatan sing beda (e.g., 1450 r / min), gunakake hukum persamaan kanggo ngowahi kinerja:

• Tingkat aliran minangka proporsi kanthi cepet.
• Kepala proporsi menyang kothak kacepetan.

Ⅴ. Logika Seleksi Cepet

1. Ngenali syarat Q lan H, banjur goleki zona model sing cocog.
2. Model prioritas kanthi titik kerja ing tengah zona (wilayah efisiensi).
3. Wigati dimangerteni Inlet / outlet model (E.g., 40, 50 mm) kanggo njamin kompatibilitas karo pipel tulis situs.

Ⅵ. Babagan Pumps Teffiko

Ringkesan, Teffiko 5th-generasi Pompa Spekturing Spectrum diagram gambar sing ditrapake lan zona efisiensi dhuwur liwat koordinat sirah, zona model, lan kurva kinerja. Sampeyan bisa milih model kanthi cepet kanthi cocog karo paramèter kanggo zona. Kanggo pitakon babagan interpretasi kurva, adaptasi kahanan, utawa solusi khusus, tim teknis profesional Teffiko minangka tuntunan sing tepat, simulasi kinerja, lan dhukungan instalasi. Kunjunganwww.teeffiko.comutawa emailsales@teffiko.comkanggo ngoptimalake transportasi cairan industri.
