Pitungan Pompa Sentrifugal Geometris Suction Lift Hg: Formula, Prosedur, Kasus & Pandhuan Nyegah Pitfall

Pitungan saka geometric suction lift Hg saka apompa sentrifugalminangka prosedur inti ing desain instalasi pump. Iku langsung nemtokake apa cavitation bakal kelakon, apa pump bisa narik banyu stably, lan apa bisa operate irit kanggo dangu. Akeh kesalahan kayata output banyu sing ora nyukupi, swara lan geter sing banter, karusakan impeller, lan kegagalan peralatan sing kerep amarga salah kalkulasi saka angkat hisap geometris Hg utawa dhuwure instalasi sing gedhe banget.

I. Apa ikuPompa Centrifugal KabGeometris Suction Lift Hg?

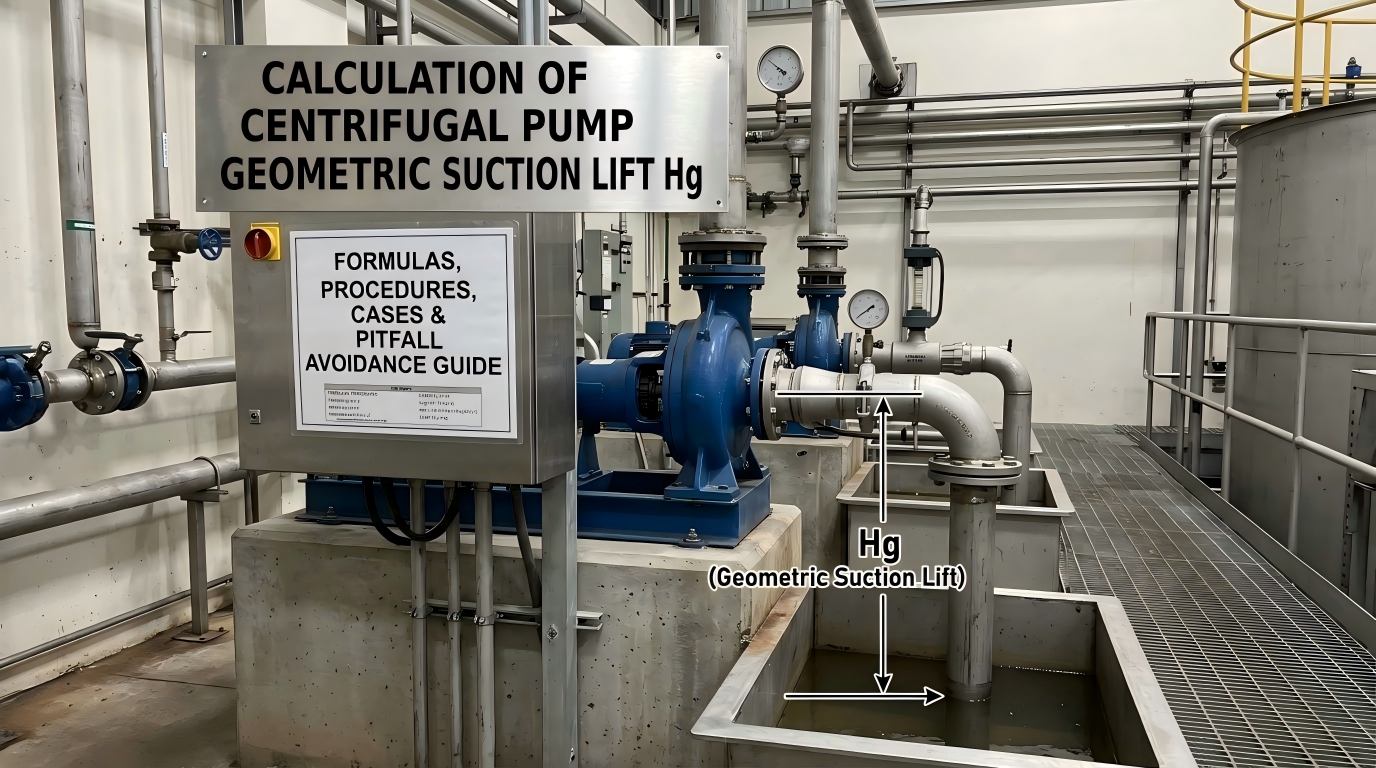

Angkat nyedhot geometris Hg saka pompa sentrifugal nuduhake prabédan dhuwur vertikal antarane garis tengah impeller pompa lan permukaan cairan saka tank nyedhot, diukur ing meter (m). Iki minangka parameter kontrol inti kanggo ngadili kapasitas nyedhot cairan pompa lan nyegah kavitasi.

Kriteria pertimbangan instalasi industri umum:

• Hg ＞ 0: Pompa dipasang ing ndhuwur permukaan cairan, sing dikenal minangka instalasi angkat nyedhot, cara instalasi sing paling akeh digunakake ing skenario industri.
• Hg ＜ 0: Pompa dipasang ing ngisor permukaan cairan, sing dikenal minangka instalasi nyedhot banjir, sing ngilangi risiko ingestion hawa lan menehi stabilitas anti-kavitasi sing optimal.
• Hg gedhe banget: Yen dhuwur instalasi nyata ngluwihi Nilai allowable diwilang, cavitation, gangguan aliran, output banyu boten stabil, karusakan impeller lan bentet liyane mesthi bakal kelakon.

Ing cendhak, Hg ora bisa sewenang-wenang disetel minangka dimensi instalasi. Sampeyan kudu diturunake liwat pitungan sing tepat lan koreksi kondisi kerja, minangka indeks wajib kanggo operasi pompa sing aman, jangka panjang lan stabil.

II. Konsep Dasar Inti: Angkat Suction sing Diidini Hs lan Kepala Suction Positif Net Δh

Pitungan pompa Hg gumantung ing rong paramèter utama sing diukur dening pabrikan pompa, sing uga minangka konsep sing paling mbingungake kanggo pamula.

1. Diijini Suction Lift Hs

Angkat nyedhot sing diidini Hs nuduhake derajat vakum maksimal sing diidini ing tekanan inlet pompa p₁, sing langsung nuduhake kapasitas nyedhot cairan pompa sentrifugal.

Aturan kunci: Nilai Hs ora dipikolehi saka petungan teoretis; iku eksperimen diukur dening manufaktur pump lan kadhaptar ing katalog pump lan nameplates kanggo personel engineering kanggo referensi.

Kondisi tes standar sing ditemtokake dening pabrikan: Nilai Hs standar dikalibrasi kanggo banyu resik 20 ° C ing tekanan atmosfer standar 1.013 × 10⁵ Pa. Sawise dhuwur ing situs, suhu banyu utawa owah-owahan medium sing dikirim, konversi kondisi kerja kudu ditindakake. Aplikasi langsung paramèter katalog bakal nyebabake kesalahan pitungan sing abot.

2. Net Positive Suction Head Δh (NPSHr)

Sirah nyedhot positif net Δh, uga disebut sirah nyedhot positif net NPSHr sing dibutuhake, biasane digunakake kanggo ngitung dhuwur instalasi pompa minyak lan pompa industri kanthi tliti dhuwur. Iki nuduhake derajat vakum sing diidini kanggo nyedhot cairan pompa, yaiku, dhuwur instalasi pompa sing diidini, kanthi unit meter.

Konsisten karo paramèter Hs, NPSHr sing kadhaptar ing katalog diuji nganggo banyu resik 20°C minangka medium. Koreksi kapisah dibutuhake nalika ngirim lenga, cairan kimia lan media khusus liyane.

Formula taksiran suction lift sing disederhanakake kanggo panggunaan teknik ing situs:

Suction Lift = Kolom banyu tekanan atmosfer standar (10,33 m) − Dibutuhake NPSHr Δh − Margin safety (0,5 m)

Tekanan atmosfer standar bisa ndhukung dhuwur pipa vakum 10,33 meter. Margin safety 0,5 meter minangka standar industri sing diadopsi kanthi akeh kanggo ngindhari kavitasi instan sing disebabake dening kahanan kerja sing fluktuatif.

III. Set Lengkap Formula Pitungan kanggo Pompa Sentrifugal Geometris Suction Lift Hg

Kanggo rekayasa ing situs, rumus dipérang dadi rumus pitungan sing tepat lan rumus estimasi cepet adhedhasar jinis peralatan lan skenario pitungan, ditrapake kanggo kabeh pompa banyu resik, pompa minyak lan pompa kimia.

1. Formula Petungan Umum Precise

Hg = (Pa − Pv) / ρg − NPSHr − hw

Rumus iki ditrapake kanggo pitungan sing tepat kanggo umume pompa sentrifugal lan minangka rumus sing disenengi kanggo lembaga desain lan tim konstruksi.

2. Formula Umum Adhedhasar Angkat Nyedhot Idin

Hg = Hs1 − hw

Hs1 stands for allowable suction lift didandani kanggo kahanan kerja nyata; hw nggantosi mundhut sirah total saka pipa nyedhot. Rumus iki bisa ditrapake langsung nalika sirah kecepatan diabaikan.

3. Formula Estimasi Angkat Nyedhot Cepet

Hg = 10,33 − Δh − 0,5

Cocog kanggo verifikasi ing situs kanthi cepet, inspeksi peralatan lan desain skema awal kanggo efisiensi wektu.

Definisi Parameter:

• Hg: Angkat nyedhot geometris sing diidini saka pompa sentrifugal (m). Dhuwur instalasi nyata saka peralatan kudu kurang saka nilai iki.
• Pa: Tekanan atmosfer lokal (Pa); Nilai kondisi kerja standar 101325 Pa (10,33 m kolom banyu).
• Pv: Tekanan uap saka medium sing dikirim ing suhu saiki (Pa). Suhu banyu sing luwih dhuwur ndadékaké tekanan uap sing luwih dhuwur lan Hg sing diidini luwih murah.
• ρ: Kapadhetan medium sing dikirim (kg / m³); Nilai standar kanggo banyu resik yaiku 1000 kg / m³.
• g: Percepatan gravitasi, tetep ing 9,81 m/s².
• NPSHr/Δh: Dibutuhake sirah nyedhot positif net saka pump (m), parameter gawan saka katalog pabrikan pump.
• hw: Total sirah mundhut saka pipa nyedhot (m), kalebu mundhut gesekan, losses saka elbows, klep lan strainers.
• Hs, Hs1: Katalog asli angkat nyedhot diijini lan kahanan kerja didandani angkat nyedhot (m).

IV. Cara Konversi kanggo Parameter Hs ing Kahanan Kerja Non-Standar

Nilai Katalog Hs sing diwenehake dening pabrikan mung ditrapake kanggo banyu resik 20°C ing tekanan atmosfer standar. Konversi wajib nalika kahanan kerja ing situs beda-beda, link ing ngendi 90% personel teknik nggawe kesalahan.

1. Nyedhiyakake banyu resik kanthi kahanan kerja sing beda (variasi suhu & ketinggian banyu)

Hs1 = Hs + Ha − 10.33 − Hv + 0.24

• Ha: Tekanan atmosfer lokal diowahi dadi dhuwur kolom banyu sing padha (m)
• Hv: Tekanan uap jenuh cairan ing suhu nyata diowahi dadi dhuwur kolom banyu sing padha (m)
• 10.33: dhuwur kolom banyu tekanan atmosfer standar
• 0,24: dhuwur kolom banyu tekanan uap 20 ° C banyu resik

2. Ngirim lenga, bahan kimia lan cairan khusus liyane

Konversi rong langkah dibutuhake:

Langkah 1: Mbenerake nilai katalog Hs kanthi rumus banyu resik ing ndhuwur kanggo entuk Hs1.

Langkah 2: Nindakake koreksi sekunder ing Hs1 adhedhasar Kapadhetan, viskositas lan karakteristik vaporization saka medium khusus kanggo njaluk padha allowable angkat nyedhot cocog medium, banjur sulih asil menyang rumus pitungan Hg kanggo ngindhari bentet peralatan disebabake penyimpangan pitungan.

V. Kasus Petungan Praktis kanggo Multiple Skenario

Kasus 1: Estimasi Suction Lift sing Disederhanakake liwat NPSHr

Kondisi sing diwenehake: Dibutuhake NPSHr Δh saka pompa sentrifugal = 4,0 m, medium yaiku banyu resik ing kondisi kerja standar.

Proses pitungan:

Angkat Sedot = 10,33 − 4,0 − 0,5 = 5,83 m

Kesimpulan: Dhuwur instalasi sing aman saka pompa iki kudu luwih murah tinimbang 5,83 m.

Kasus 2: Pitungan Presisi kanggo Kahanan Kerja Ganda (Banyu Suhu Sekitar & Banyu Suhu Dhuwur)

Kahanan sing diwenehake: Katalog angkat nyedhot sing diidini Hs = 5,7 m, resistensi pipa nyedhot total hw = 1,5 mH₂O, tekanan atmosfer lokal = 9,81 × 10⁴ Pa, sirah kecepatan diabaikan. Hitung angkat nyedhot geometris sing diidini kanggo banyu resik 20°C lan banyu panas 80°C.

Kahanan Kerja 1: Ngirim 20°C Banyu resik

Tekanan atmosfer lokal cedhak karo kondisi tes standar pabrikan, mula ora ana koreksi Hs sing dibutuhake.

Hg = Hs − hw = 5,7 − 1,5 = 4,2 m

Kesimpulan: Kanggo banyu resik 20 ° C, dhuwur instalasi pompa ora kudu ngluwihi 4,2 m kanggo operasi sing aman.

Kahanan Kerja 2: Ngirim Banyu Panas 80°C

Koreksi Hs wajib kanggo banyu suhu dhuwur. Data tabel golek: Tekanan uap jenuh banyu 80°C = 47,4 kPa, Hv sing cocog = 4,83 mH₂O; tekanan atmosfer lokal Ha ≈ 10 mH₂O.

Hs1 = 5,7 + 10 − 10,33 − 4,83 + 0,24 = 0,78 m

Ganti Hs1 sing dikoreksi kanggo ngetung dhuwur instalasi:

Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 m

Kesimpulan inti: Nilai Hg negatif tegese instalasi angkat nyedhot dilarang miturut kondisi kerja suhu dhuwur iki; instalasi nyedhot flooded punika prentah. Awak pompa kudu paling sethithik 0,72 m ing ngisor permukaan cairan tangki, yen ora ana cavitation sing abot lan mundhut nyedhot.

VI. Faktor Inti Ngaruhi Pompa Sentrifugal Geometris Suction Lift Hg

Nguwasani faktor inti iki ngidini optimasi cepet saka skema instalasi lan nyegah panyebab saka kesalahan cavitation:

1. Altitude: Ketinggian sing luwih dhuwur cocog karo tekanan atmosfer sing luwih murah lan nilai Ha sing luwih cilik, nyebabake Hs1 sing dikoreksi luwih murah lan Hg sing diidini dikurangi kanthi drastis. Pompa sing dipasang ing papan sing dhuwur mbutuhake dhuwur instalasi sing luwih murah utawa tata letak nyedhot banjir.
2. Suhu Sedheng: Suhu Cairan sing luwih dhuwur nambah tekanan uap jenuh Hv, kanthi signifikan nyuda Hg sing diidini. Banyu suhu dhuwur umume ora kompatibel karo instalasi angkat nyedhot dhuwur.
3. Mundhut sirah pipa: Pipa sedot sing luwih dawa, diameter pipa sing luwih cilik, lan luwih akeh siku, katup lan saringan nyebabake mundhut hw sing luwih dhuwur lan Hg sing kasedhiya luwih cilik.
4. Pompa kinerja gawan: NPSHr dibutuhake cilik lan luwih gedhe katalog nilai Hs ngirim kinerja anti-cavitation unggul lan dhuwur instalasi allowable.

VII. Kesalahan Miscalculation & Instalasi Umum

Panggunaan langsung katalog asli Hs lan paramèter NPSHr tanpa koreksi kanggo dhuwur lan suhu banyu, anjog kanggo asil pitungan rampung kleru.

Nglirwakake mundhut sirah pipa nyedhot, mung gumantung ing petungan teoretis, nyebabake dhuwur instalasi nyata lan cavitation pompa.

Ora wates safety dilindhungi undhang-undhang, instalasi ing Nilai watesan diwilang. Cavitation kedadeyan sanalika sawise skala pipa utawa fluktuasi kondisi kerja.

Instalasi angkat nyedhot dipeksa kanggo media suhu dhuwur lan aplikasi dhuwur-dhuwur, ora nggatekake syarat nyedhot banjir sing dituduhake dening nilai Hg negatif.

Aplikasi langsung rumus banyu resik menyang media lenga lan kimia tanpa koreksi medium sekunder.

VIII. Pitakonan sing Sering Ditakoni

Q1: Apa tegese pompa sentrifugal negatif geometris suction lift Hg?

Hg negatif tegese pompa ora bisa narik cairan liwat instalasi angkat nyedhot. Tata letak nyedhot sing kebanjiran dibutuhake, kanthi garis tengah inlet pompa dipanggonke ing ngisor permukaan cairan tangki nyedhot kanggo ngilangi risiko ingestion udara lan kavitasi. Tata letak iki akeh digunakake kanggo banyu suhu dhuwur, transportasi cairan kimia lan aplikasi ing dhuwur.

Q2: Napa ora bisa katalog parameter Hs langsung ditrapake ing situs?

Nilai Katalog Hs minangka data eksperimen sing dikalibrasi mung kanggo banyu resik 20°C ing tekanan atmosfer standar. Sembarang variasi ing dhuwur ing situs, suhu banyu utawa medium sing ditransfer ngowahi tekanan uap cair lan tekanan atmosfer, mrentahake konversi kondisi kerja sadurunge Hs bisa digunakake kanggo petungan.

Q3: Apa hubungane antara NPSHr lan angkat nyedhot geometris?

NPSHr Δh sing luwih gedhe sing dibutuhake cocog karo kinerja anti-cavitation sing luwih lemah lan dhuwur instalasi sing diidini. NPSHr sing luwih cilik nyedhiyakake kapasitas nyedhot cairan sing luwih apik lan dhuwur instalasi sing diidini.

Q4: Napa margin safety 0,5 m wajib ing petungan pompa?

Ketidakpastian ing situs kalebu fluktuasi suhu banyu, skala pipa, variasi aliran lan penyimpangan tekanan. Margin safety 0,5 m sing dilindhungi nyegah kavitasi langsung lan njamin operasi peralatan sing stabil ing jangka panjang.

IX. Ringkesan

Pitungan centrifugal pump geometric suction lift pusat Hg ing rong paramèter inti: allowable suction lift Hs lan dibutuhake NPSHr Δh. Perkiraan cepet bisa digunakake kanggo kahanan kerja standar, dene koreksi suhu banyu, ketinggian lan medium diwajibake kanggo skenario sing ora standar. Nilai positif utawa negatif saka Hg langsung nemtokake manawa angkat nyedhot utawa instalasi nyedhot flooded diadopsi, serves minangka kunci kanggo Nyingkiri pump cavitation, gangguan abnormal, output banyu ora cukup lan karusakan impeller. Kanggo aplikasi teknik, panggunaan langsung paramèter katalog sing ora dikoreksi lan instalasi ing nilai watesan teoretis dilarang banget. Pitungan sing tepat kanthi koreksi kondisi kerja ing situs lan wates safety sing dilindhungi dibutuhake kanggo njamin operasi pompa sing efisien, stabil lan jangka panjang.
