Ing lanskap agung mesin cairan,Teffikowis suwe banget melu ing lapangan pompa centrifugal.Pompa sentrifugalmanggoni posisi dominan amarga struktur sing prasaja lan sawetara aplikasi sing wiyar. Sanajan ana macem-macem pompa sentrifugal, wiwit saka pompa booster kluwarga miniatur nganti stasiun saluran pembuangan industri raksasa kanthi tampilan sing beda-beda, "organ" inti kasebut meh padha nalika casing dicopot.
Dina iki, kita bakal nganakake analisis jero babagan rincian struktur lan logika evolusi pompa sentrifugal kanthi nggabungake pompa Tipe B klasik, pompa IS modern, lan pompa nyedhot dobel aliran gedhe.

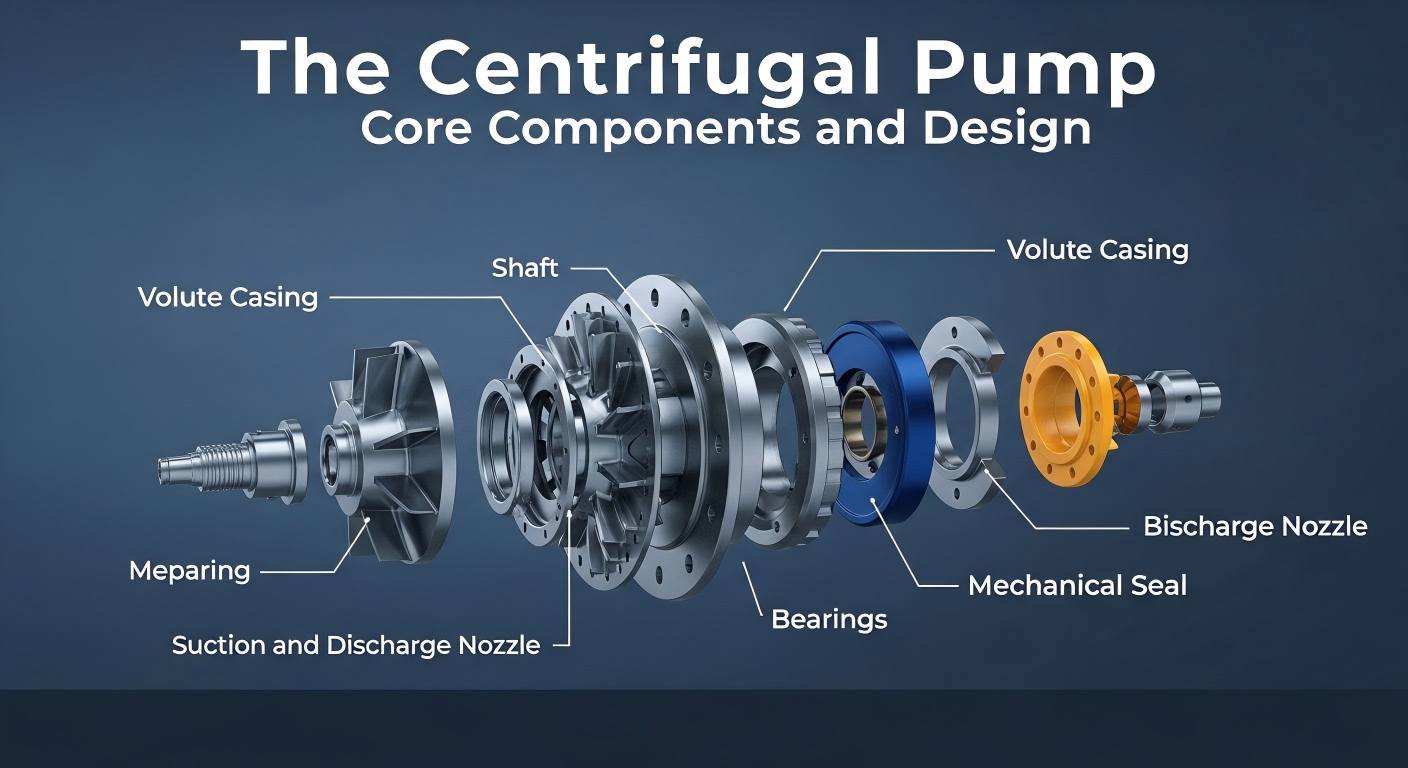

Preduli saka variasi jinis pompa, komponen utama ing ngisor iki mbentuk kerangka dhasar pompa sentrifugal:
Sawise ngerteni struktur umum pompa sentrifugal, kita luwih njelajah sawetara jinis pompa sentrifugal sing umum, saben duwe desain struktur sing fokus kanggo adaptasi karo kahanan kerja sing beda.
Pompa Tipe B minangka desain pompa sentrifugal klasik, ditondoi kanthi salah sawijining ujung pompa sing didhukung bantalan ing jero krenjang, dene ujung sing dipasang karo impeller ngluwihi cantilevered metu saka krenjang. Adhedhasar kombinasi awak pompa lan tutup pompa, pompa Tipe B dipérang dadi jinis mbukak ngarep lan mbukak mburi. Desain bukaan mburi nawakake kaluwihan sing signifikan sajrone pangopènan: braket bebarengan karo impeller bisa dicopot mung kanthi ngeculake kacang spigot braket, tanpa mbongkar pipa inlet lan outlet pompa, nyederhanakake proses pangopènan. Umume gaya aksial pompa Tipe B diimbangi karo bolongan imbangan ing impeller, lan kekuwatan sing isih ditanggung dening bantalan. Jinis pump iki prasaja ing struktur, dipercaya ing operasi, gampang kanggo Pabrik lan njaga, lan Highly adaptable, mulane digunakake digunakake.
Pompa IS minangka pompa sentrifugal suction tunggal-tahap utama sing kanthi bertahap ngganti pompa Tipe B. Wis dioptimalake adhedhasar pompa Tipe B kanggo nambah efisiensi energi lan penak. Dhiameter port nyedhot impeller saka pompa IS biasane luwih gedhe, lan port nyedhot lan discharge saka casing pompa uga wis apik, kanthi awak pompa langsung didhukung ing pangkalan. Dibandhingake karo pompa Tipe B kanthi kinerja sing padha, pompa IS duwe daya sing luwih cilik, sing nggambarake karakteristik hemat energi. Pumps IS uga nganggo struktur bukaan mburi, kanthi penak pangopènan sing luwih apik: bagéan sing puteran bisa ditarik kanggo pangopènan kanthi ngilangi sambungan penengah kopling lengkap, tanpa disassembling awak pompa, pipa lan motor. Pompa IS cocok kanggo pasokan banyu lan saluran banyu industri lan kutha, uga irigasi pertanian, lan bisa ngangkut banyu utawa cairan sing resik kanthi sifat fisik lan kimia sing padha karo banyu resik, kanthi suhu ora luwih saka 80 ° C.
Pompa centrifugal suction dobel siji-tataran kanthi struktur padha karo nggabungake rong impeller saka pompa Tipe B, kanthi cairan mlebu saka sisih kiwa lan tengen impeller bebarengan, nggawe tingkat aliran luwih gedhe tinimbang pompa siji-nyedhot kanthi ukuran sing padha. Rotor sawijining didhukung ing loro ends, lan casing pump biasane jinis volute pamisah horisontal, karo rong kamar nyedhot semi-heliks mbentuk struktur pamisah bebarengan karo casing pump. Desain iki ora mung nangani tingkat aliran gedhe nanging uga ngimbangi gaya aksial saka pump dhewe amarga entri Cairan simetris menyang impeller, mbusak perlu kanggo piranti balancing pasukan sumbu tambahan. Ing tingkat aliran sing padha, pompa dobel nyedhot umume duwe resistensi kavitasi sing luwih apik tinimbang pompa nyedhot siji, sing penting banget kanggo ngeterake cairan sing gampang nguap utawa ing kahanan angkat nyedhot sing dhuwur. Piranti segel poros pompa biasane nganggo segel pengepakan, kanthi dering segel banyu sing dipasang ing kothak isi kanggo pendinginan lan pelumasan kanthi ngenalake banyu bertekanan.
Saka kekiatan nggronjal saka Pumps Tipe B, kanggo tliti nyimpen energi IS pumps, lan kanggo kinerja apik banget saka Pumps nyedhot pindho, évolusi struktural pumps centrifugal tansah pusaté ing loro tema inti saka efficiency lan penak pangopènan. Macem-macem jinis pompa centrifugal, adhedhasar struktur inti umum, duwe ciri struktur lan kaluwihan aplikasi dhewe kanggo nyukupi kabutuhan skenario industri sing beda.Teffikobakal terus nguatake R&D lan aplikasi pompa sentrifugal kanthi teknologi profesional.
