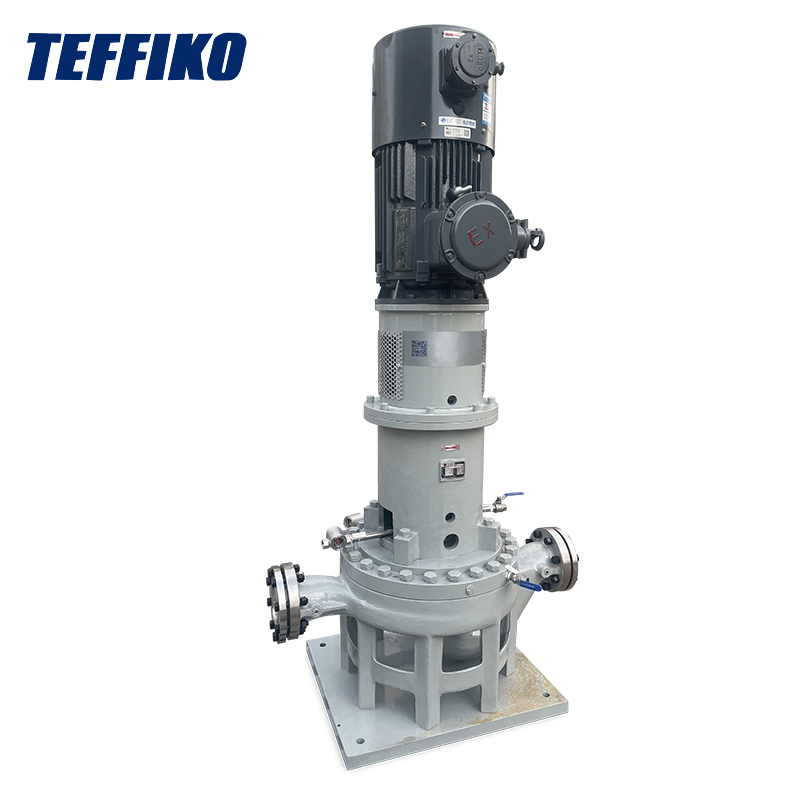

Pompa oh3 Centrifugal: Pilihan ndhuwur kanggo spasi sempit

ThePompa oh3 centrifugalNinggalake kesan jero babagan aku - sampeyan bisa nemokake ing endi-endi, saka rak pipa refineries minyak lan platform platform sing akeh banget kanggo sistem pipeline tekanan tinggi tanduran. Apa sing ana ing model pompa liyane yaiku fitur-model pompa liyane yaiku fitur sing dipercaya lan awet: desain vertikal sing nyimpen papan, struktur modular kanthi suhu sing gampang, lan kemampuan kanggo tahan suhu sing dhuwur, lan media corrosive. Kayane wis dirancang khusus kanggo ngatasi masalah angel ing setelan industri. Ing ngisor iki, aku bakal ngilangi komponen inti, prinsip kerja sing nyata, lan kepiye desain iki adaptasi karo kahanan operasi pabrik sing nyata.

I. Komponen Strukture inti

Kinerja oh3 ora ana omong-omongan sing kosong - saben komponen wis direkayal kanggo target poin pain industri. Ayo dadi mudhun siji-sijine:

1.1 kurungan modular modhiling

Ora kaya pompa horisontal kaya oh1, sing nggabungake omah pompa, oh3 nganggo kurungan modular sing dipasang kanthi vertikal ing ndhuwur casing pompa. Desain iki minangka terobosan revolusioner kanggo skenario industri:

• Kapasitas sing paling dhuwur: Bracket sing digawe saka wesi tindak utawa wesi sing abot, kanthi kekandelan tembok minimal saka 15mm, kanthi bisa nahan langka sing ditemtokake dening API 610 Standard. Aku ora tau weruh nandhang sangsara batang amarga ekspansi termal pipeline, kontraksi, utawa geter - stabilitas kasebut luar biasa.
• Pangopènan sing ora usah: nduwe "bali-mundur" sing dibayar maneh "sing ana ing njero ruangan, sing bisa nahan pasukan radial lan axial. Sing paling penting, ora perlu ngilangi pipel padi lan outlet; Sampeyan mung kudu mbusak kurungan sing nggawa saka ndhuwur kanggo inspeksi lan ndandani, nyuda downtime.

1.2 Mimpeller Tahap lan Tandha Voloute Volout

Kombinasi impiler lan volute minangka pertandhingan sing sampurna, dioptimalake liwat dinamika cairan komputasi (CFD). Kabeh model kanthi diameter ≥ DN80 teka standar kanthi volute dobel - efisiensi modifikasi cilik lan stabilitas:

• Impeller sing dirancang lan kuwat: Kasedhiya ing baja stainless steel 316L utawa Hastelowy, nawakake resistensi karat banget. Aliran mundur mundur mundur minimalake kerusuhan cairan, nyebabake efisiensi transfer energi sing kaget banget. Sampeyan mung kanggo siji mburi batang pompa kanthi nut kunci lan ora bakal ngalami gerakan axial sajrone operasi - aku khusus mriksa nalika nggunakake kanthi intensitas.
• Volute dobel Point: Geguritan tunggal biasa ngasilake pasukan radial sing ora seimbang miturut kahanan aliran sing dhuwur, sing nganggo garan lan bantalan liwat wektu. Nanging, volute dobel oh3 cairan cairan dadi rong dalan liwat saluran aliran simetri, ngurmati pasukan radial, saka pengalaman, iki bisa ngluwihi urip layanan pompa sajrone pirang-pirang taun.

1.3 Sistem Penyelepan 682 API 682

Baju minangka bahaya bajingan nalika ngangkut media suhu sing dhuwur, utawa dhuwur - nanging sistem panyegelan oh3 rampung ngilangi prihatin iki:

• Konfigurasi dhasar sing stabil lan bisa dipercaya: kasedhiya standar kanthi segel mekanik siji-mburi, kanthi pasuryan silikon-grafit. Sanajan ora apik, wis cukup kanggo media sing ora mbebayani. Aku wis mlaku kanthi terus-terusan sajrone pirang-pirang wulan tanpa masalah bocor.
• Opsi upgrade sing target banget: kanggo ngangkut media beracun utawa corrosive, bisa ditingkatake menyang segel mekanik kaping pindho kanthi ambang cairan sing diasingake karo ≤5ml / H - FATE luwih murah tinimbang sealan kemasan tradisional. Margin safety kaya ngono wis nangani nalika nangani bahan sing mbebayani.

1.4 desain conde langsung pipa langsung

Desain "connectional langsung" minangka lifesaver kanggo spasi sing ketat lan kabutuhan energi. Inlet lan outlet flanges persagi ing tengah pipa, ngilangi kebutuhan tambahan, lan kaluwihan kabukten saka dina pisanan nggunakake:

• Nggunakake panggunaan ruang sing luar biasa: Model DN200 duwe dhuwur pompa mung 1.0-1,5 mèter, nyuda ruang lantai kanthi 60% dibandhingake pompa horisontal kanthi tingkat aliran horisontal. Kauntungan iki penting ing platform luar negeri utawa rak pipa risak risak - bisa diinstal ing lokasi sing ora bisa diakses model pompa liyane.
• Efek energi sing signifikan: sikut pipa sing luwih sithik nyuda meksa, lan panggunaan jangka panjang bisa ngonsumsi energi kabeh sistem kanthi 5% -8%. Nalika tabungan biaya dhisikan ora akeh, mula nambah wektu, nggawe kejutan sing apik kanggo manajer pabrik sing fokus ing biaya.

II. Prinsip kerja sing rinci

Ing inti, oh3 makarya adhedhasar kekuwatan centrifugal, nanging saben link transportasi cairan wis dioptimalake kanggo nyukupi syarat tekanan lan stabilitas sing dhuwur. Aku bakal ngilangi langkah demi langkah ing basa kosong:

Langkah 1: Kasucian cairan

Cairan mlebu pompa liwat flange sing gegandhengan karo flange. Alignment sing tepat antarane flange lan pipa njamin aliran cairan sing lancar (ora ana kerusuhan sing ora apik), lan tembok batin sing polesan ing saluran aliran inlet nyuda resistensi gesekan. Iki njamin manawa cairan mili seragam kanggo impeller - aku wis weruh yen arang ngalami rongga, masalah umum kanthi pompa sing luwih murah.

Langkah 2: Transfer Energi dening Impeller

Motor nyopir pompa pompa kanggo muter liwat kopling fleksibel, nyebabake impeller mlaku kanthi kacepetan 1450-2900 rpm. Kekuwatan Centrifugal nyurung cairan saka tengah impeller ing sudhut, lan kaya cairan ngliwati bledug mundur sudhut, loro kacepetan lan tekanan mundhak bebarengan. Langkah iki minangka link inti kanggo ngowahi energi mekanik motor dadi energi cairan, lan tombol kanggo operasi pompa.

Langkah 3: Konversi Tekanan ing Volute Double

Cairan kanthi kacepetan dhuwur banjur mlebu volute dobel. Wilayah salib secara saluran volute saka volute mboko sithik, alon-alon mudhun cairan lan ngowahi energi kinetik dadi tekanan statis (proses sing diarani "penyebaran"). Desain simetris njamin distribusi tekanan seragam, pasukan radial sing ngimbangi lan njaga batang pompa kanthi cepet - sanajan ora ana sing nggumunake.

Langkah 4: Penutup lan cairan cairan

Sadurunge dibuwang liwat outlet flange, cairan kasebut ngliwati sistem segel mekanik. Ing tumindak musim semi, dering segel stasioner lan putaran dipasang kanthi rapet, mbentuk alangan sing nyenyet. Malah nalika ngeterake media tekanan tinggi, aku ora nate nemoni masalah bocor. Pungkasane, cairan persurur kasebut mlebu pipa mudhun kanggo nyukupi kebutuhan proses sakteruse.

Langkah 5: Dhukungan stabil saka sistem bantalan lan shaft

Sajrone operasi pump, bracket roller tikel tikel ing ngisor iki kanthi dhukungan pompa rotasi, nyerep pasukan radial sing digawe dening aliran radial lan pasukan axial sing digawe dening tikaman impeller. Sistem pelumas splash sing dibangun njaga banter banget - Aku wis weruh operasi ing 425 ° C tanpa panas banget. Kajaba iku, mbutuhake pangopènan minimal; Sampeyan mung kudu mriksa tingkat pelumas sajrone pamriksan rutin.

III. Bandhingan karo Pump Series Oh Liyane

Kanggo intuisi nunjukake kaluwihan Oh3, kita mbandhingake karo pompa seri Khusus OH (OH1 lan OH2) miturut API 610 Standard:

Kesimpulan

Saka pengalaman pribadi, aku bisa ujar manawa oh3 ora mung produk diwasa kanthi standar API 610 nanging uga minangka refleksi saka pangerten linuwih industri lan rincian teknik. Ora duwe fitur sing apik utawa ora ana gunane - saben komponen nglayani tujuan praktis, ngrampungake masalah ruang, pangopènan sing gampang, lan nyegah bocor.

Diakoni, dudu pilihan sing paling murah ing pasar, lan aku wis nemokake manawa broket modhuke pancen abot. Nanging, keandalan kasebut luwih saka cukup kanggo ngimbangi biaya investasi dhisikan. Teffiko ora mung adol peralatan - dheweke nyedhiyakake saran pilihan profesional lan dhukungan lengkap. Aku wis takon karo tim kaping pirang-pirang karo pitakonan lan tansah nampa respon cepet. Model koperasi iki mbisakake pabrik kanggo ngoperasikake terus-terusan lan lancar.

Kanggo solusi liyane lan kasus nyata, bukak situs web resmi:www.teeffiko.com.
