Masalah sing kerep banget ing pasokan banyu, teknik kimia, HVAC lan lapangan liyane asring disebabake salah maca utawa ora nggatekake "manual instruksi" inti pompa sentrifugal - kurva kinerja. Minangka peralatan inti digunakake digunakake ing industri, saben 1% Tambah ing efficiency apompa sentrifugalbisa ateges tabungan taunan puluhan ewu utawa malah atusan ewu yuan ing biaya operasi kanggo project gedhe-ukuran.

Artikel iki bakal mulang sampeyan carane kokwaca kurva pump, ora mung pitutur marang kowe carane maca wong, nanging uga carane nggunakake kanggo nggawe mundhut optimal lan operasi lan pangopènan pancasan.

1. Kurva Aliran Kepala (Kurva H-Q)

Kurva Aliran Kepala (Kurva H-Q) minangka bagéan paling dhasar saka kurva pompa. Iki nggambarake hubungan antarane sirah pompa (dhuwur sing pompa bisa ngangkat cairan) lan tingkat aliran (volume cairan sing dikirim dening pompa saben unit wektu) kanthi kecepatan konstan. Biasane, sirah diplot ing sumbu vertikal (sumbu Y) lan tingkat aliran ing sumbu horisontal (sumbu X).

Kesimpulan utama bisa digambar saka kurva H-Q: nalika tingkat aliran mundhak, sirah saya suda. Iki amarga luwih akeh cairan sing ngliwati impeller lan casing pompa, gesekan cairan lan turbulensi ing jero pompa saya tambah akeh, nyebabake sirah suda. Contone, pompa bisa ngasilake 100 kaki sirah kanthi laju aliran 50 galon saben menit (gpm), nalika sirah mudhun nganti 80 kaki nalika tingkat aliran mundhak dadi 75 gpm-hubungan iki katon jelas ing kurva.

2. Kurva Aliran Daya (Kurva P-Q)

Kurva Aliran Daya (Kurva P-Q) nuduhake hubungan antarane konsumsi daya pompa lan tingkat aliran kanthi kecepatan konstan. Konsumsi daya (ing tenaga kuda utawa kilowatt) diplot ing sumbu vertikal, lan tingkat aliran ing sumbu horisontal.

Ora kaya kurva H-Q, kurva P-Q nuduhake tren munggah: konsumsi daya mundhak nalika tingkat aliran mundhak. Iki amarga pompa kudu ngupayakake luwih akeh kanggo ngirim cairan luwih akeh lan ngatasi gesekan lan turbulensi sing luwih gedhe. Understanding kurva iki kritis kanggo pump motor pilihan-yen motor punika undersized, bisa kakehan ing kahanan aliran dhuwur; yen kegedhen, iku bakal nimbulaké sampah energi.

3. Kurva Efisiensi-Alir (Kurva E-Q)

Efficiency-Flow Curve (E-Q Curve) nggambarake efisiensi pompa ing tingkat aliran sing beda. Efisiensi (ditulis minangka persentase) diplot ing sumbu vertikal, lan tingkat aliran ing sumbu horisontal. Kurva iki minangka kunci kanggo ngurangi konsumsi energi, amarga nuduhake tingkat aliran ing ngendi pompa beroperasi kanthi efisiensi maksimal.

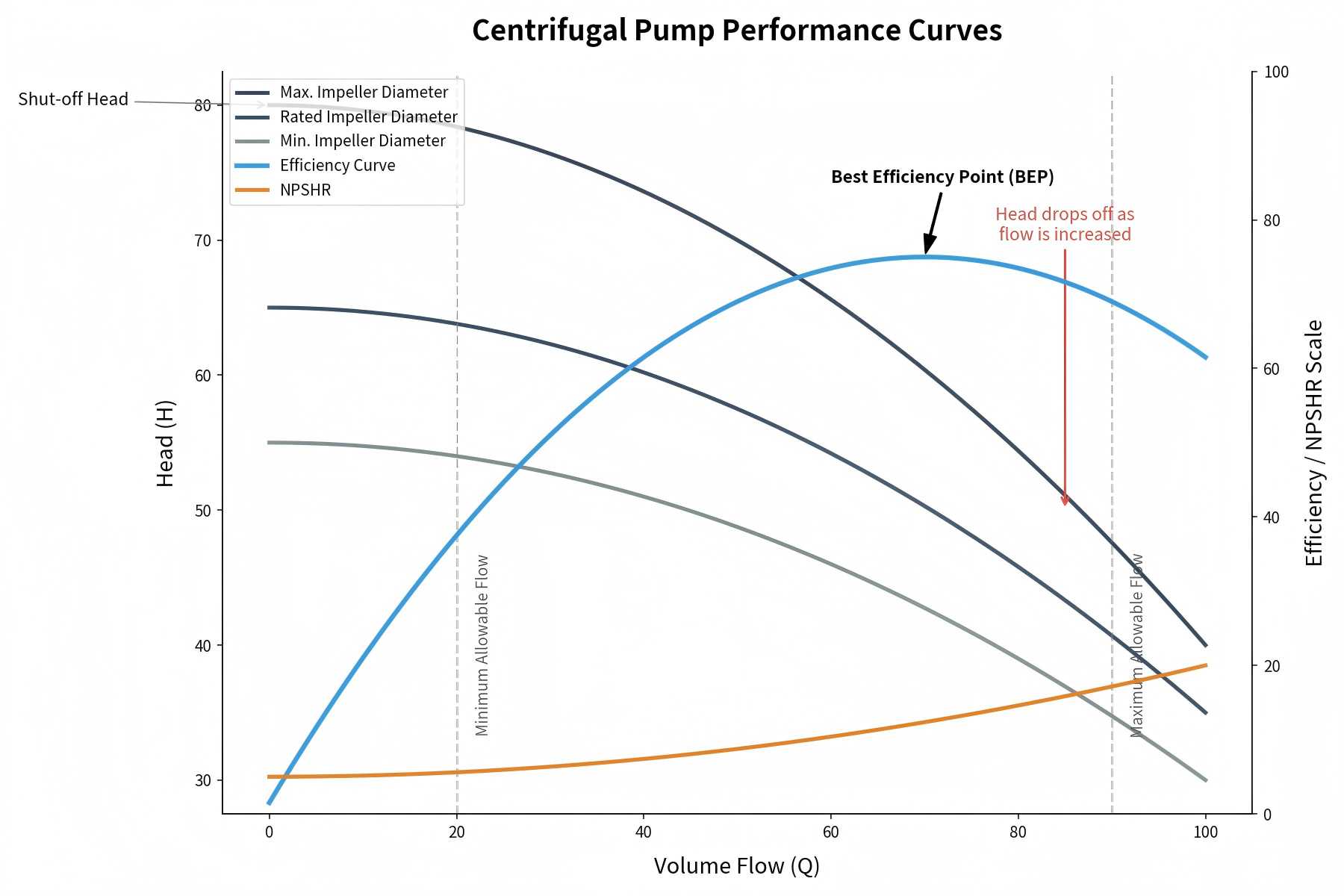

Kurva efisiensi biasane "wujud bukit": efisiensi munggah menyang puncak nalika tingkat aliran mundhak, banjur mboko sithik mudhun amarga tingkat aliran terus mundhak. Puncak kurva iki diarani Best Efficiency Point (BEP) - diterangake kanthi rinci ing ngisor iki.

Poin-poin Penting Kanggo Fokus Nalika Interpretasi aPompa Centrifugal KabLengkung

Maca kurva pompa ora mung babagan ngenali telung sub-kurva, nanging uga ngerteni titik data kunci sing nemtokake kinerja pompa. Ing ngisor iki minangka unsur inti sing kudu difokusake:

Titik Efisiensi Paling apik (BEP)

Titik Efisiensi Paling Apik (BEP) yaiku kombinasi tingkat aliran lan sirah ing ngendi pompa beroperasi kanthi efisiensi maksimal, sing uga minangka puncak kurva E-Q lan titik operasi pompa sing paling ekonomis. Nalika milih pompa, prioritasake model ing ngendi titik operasi sing dibutuhake (tingkat aliran + sirah) sistem kasebut cedhak karo BEP.

Operasi pompa adoh saka BEP ndadékaké kanggo tambah konsumsi energi, nyandhang cepet saka impeller lan motor, lan urip layanan pump shortened. Contone, pompa kanthi BEP sing cocog karo 60 gpm bisa ngalami pengurangan efisiensi 20% -30% lan gagal prematur nalika operasi ing 30 gpm (setengah tingkat aliran BEP).

Range Operasi

Kisaran operasi (uga dikenal minangka kisaran kinerja) nuduhake tingkat aliran lan interval sirah ing ngendi pompa bisa mlaku kanthi aman tanpa ngrusak impeller, motor utawa komponen liyane. Kisaran iki ditetepake dening minimal / tingkat aliran maksimum pump lan sirah, lan bisa dideleng langsung ing kurva H-Q.

Produsen biasane nyaranake ngoperasikake pompa ing 70% -120% saka BEP kanggo mesthekake sawetara operasi sing aman. Operasi ing njaba kisaran iki bisa nyebabake kavitasi, geter gedhe banget, panas banget motor lan masalah liyane.

Kepala Pateni lan Tingkat Aliran Maksimum

Sirah mateni yaiku sirah maksimum sing bisa diowahi pompa ing aliran nol (yaiku, nalika katup discharge ditutup), yaiku persimpangan kurva H-Q lan sumbu vertikal (sumbu Y). Ngerti sirah mati iku penting kanggo desain sistem-yen sirah statis sistem ngluwihi sirah mati pump, pump bakal gagal kanggo ngirim adi.

Tingkat aliran maksimum yaiku aliran maksimum sing bisa dikirim pompa ing sirah nol (yaiku, ora ana resistensi aliran), yaiku persimpangan kurva H-Q lan sumbu horisontal (sumbu X). Nilai iki mbantu sampeyan nemtokake manawa pompa bisa nyukupi kabutuhan aliran maksimum sistem.

Net Positive Suction Head (NPSH)

Net Positive Suction Head (NPSH) minangka parameter kunci kanggo nyegah kavitasi - fenomena sing ngrusak ing ngendi gelembung uap dibentuk ing cairan amarga tekanan nyedhot sing ora cukup, ngrusak komponen pompa. NPSH minangka prabédan antarane tekanan cairan ing nyedhot pompa lan tekanan uap cairan.

Umume kurva pompa kalebu kurva NPSH, sing nuduhake NPSH minimal sing dibutuhake supaya pompa bisa beroperasi tanpa cavitation ing tingkat aliran sing beda. Kanggo nyegah kavitasi, NPSH sing kasedhiya saka sistem kudu luwih gedhe tinimbang NPSH sing dibutuhake dening pompa.

Pangertosan Bentuk Kurva Pompa

Ora kabeh kurva pompa duwe wangun sing padha - bentuke gumantung saka desain pompa, lan wangun kurva sing beda cocog karo skenario aplikasi sing beda. Ing ngisor iki ana telung wangun kurva pompa sing paling umum:

Curve Curve

Kurva sing curam nuduhake pompa bisa ngasilake sirah dhuwur kanthi tingkat aliran sing sithik. Kurva jinis iki cocog kanggo aplikasi tekanan dhuwur kayata sistem feed boiler, reresik tekanan dhuwur, utawa proses industri ing ngendi cairan ngliwati pipa tipis utawa sistem tahan dhuwur.

Kurva Datar

Kurva sing rata tegese pompa bisa ngirim aliran dhuwur ing sirah sing kurang. Iku becik kanggo aliran gedhe, aplikasi kurang resistance kayata sistem irigasi, cooling menara utawa sistem sumber banyu kotamadya.

Curve Cepet Drooping

Kurva drooping kanthi cepet nuduhake pompa rentan kanggo cavitation ing tingkat aliran kurang. Pompa kasebut mbutuhake NPSH sing kasedhiya luwih dhuwur supaya bisa digunakake kanthi efisien, lan cocok kanggo aplikasi kanthi tingkat aliran sing stabil lan tekanan nyedhot sing cukup.

Tips Praktis kanggo Pump Curve Analysis

Kanggo nggunakake kurva pompa kanthi lengkap, tindakake tips praktis iki - bakal mbantu sampeyan milih pompa sing tepat lan ngoptimalake kinerja:

• Tansah nggunakake kurva pump sing diwenehake dening pabrikan. Kurva umum bisa uga ora nggambarake kinerja akurat model pompa sampeyan.
• Nalika nemtokake kurva sistem (hubungan antarane tingkat aliran lan sirah sing dibutuhake dening sistem), nimbang kerugian gesekan ing sistem. Titik operasi pompa yaiku persimpangan kurva pompa lan kurva sistem.
• Prioritasake pompa kanthi titik operasi sing cedhak karo BEP. Iki nyilikake konsumsi energi lan nyuda nyandhang ing pump lan motor.
• Aja ngoperasikake pompa kanthi tingkat aliran sing sithik (ing ngisor 70% BEP). Iki nyebabake nyandhang impeller sing gedhe banget, tambah geter lan nyuda efisiensi.
• Priksa manawa sistem nduweni NPSH sing kasedhiya kanggo nyegah kavitasi. Priksa kurva NPSH lan mbandhingake karo NPSH sing kasedhiya ing sistem.

Cara Pilih Pompa Nggunakake Kurva Pompa

Kanggo milih sing benerpompa sentrifugal, pisanan njlentrehake syarat sistem, banjur cocog syarat karo kinerja pump nggunakake kurva pump. Ing ngisor iki minangka pandhuan langkah demi langkah:

1. Njlentrehake syarat sistem: Nemtokake tingkat aliran (galon saben menit / liter saben menit) lan sirah (kaki / meter) sing dibutuhake kanggo aplikasi.
2. Coba sifat cairan: Viskositas, Kapadhetan, suhu lan faktor liyane mengaruhi kinerja pompa - priksa manawa kurva pompa nuduhake sifat kasebut.
3. Plot kurva sistem: Kurva iki nuduhake sirah sing dibutuhake dening sistem kanthi tingkat aliran sing beda-beda, kalebu kerugian gesekan, sirah statis lan resistensi liyane.
4. Nemtokake titik operasi: Persimpangan kurva pompa lan kurva sistem yaiku titik operasi pompa, sing kudu cedhak karo BEP.
5. Priksa sawetara operasi: Priksa manawa titik operasi ana ing sawetara operasi aman pompa (70% -120% saka BEP).
6. Verifikasi NPSH: Konfirmasi NPSH sing kasedhiya sistem luwih gedhe tinimbang NPSH sing dibutuhake pompa kanggo nyegah kavitasi.

Cara Ngoptimalake Kinerja Pompa Nggunakake Kurva Pompa

Sawise milih pompa sing tepat, sampeyan bisa ngoptimalake kinerja nggunakake kurva pompa kanggo nyuda biaya lan ngluwihi umur layanan. Ing ngisor iki ana strategi inti:

1. Operasi ing cedhak BEP: Iki minangka titik operasi sing paling efisien, nyuda konsumsi energi lan nyandhang.
2. Nyetel diameteripun impeller utawa kacepetan: Yen titik operasi pump adoh saka BEP, motong diameteripun impeller utawa nyetel kacepetan motor kanggo cocog syarat sistem.
3. Ngurangi gesekan lan kerusuhan: Ngurangi diameter pipa, semir tembok njero pipa lan ngoptimalake tingkat aliran cairan sing cocog kanggo nyuda kerugian gesekan.
4. Pangopènan biasa: Ngawasi tingkat aliran pompa lan sirah kanthi rutin, mbandhingake kurva pompa kanggo ngenali operasi sing ora efisien, lan ngganti impeller, segel utawa bantalan sing rusak kanggo njaga kinerja pompa.
