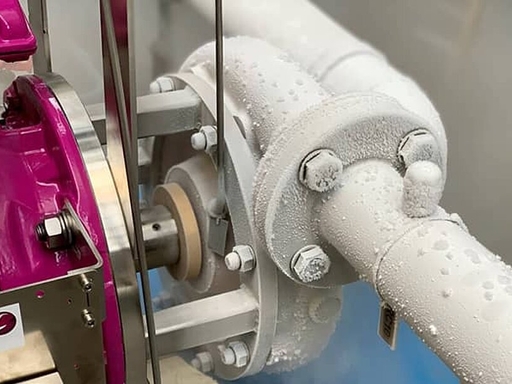

Cryogenic Centrifugal Pump minangka peralatan pangiriman cairan khusus sing dikembangake kanggo ngangkut media suhu ultra-rendah, kanthi suhu medium sing ditrapake umume ing ngisor -150 ° C. Dibandhingake karo pompa sentrifugal biasa, peralatan iki nganggo bahan cryogenic khusus lan struktur sealing presisi, kanthi resistensi kejut termal sing apik, ngidini pangiriman gas cair suhu rendah sing aman lan efisien kayata gas alam cair (LNG), oksigen cair, nitrogen cair, argon cair, lan hidrogen cair.
Prinsip Kerja

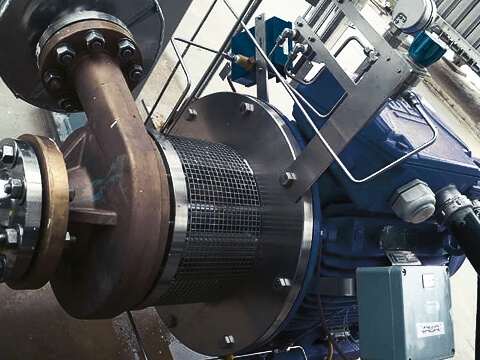

Prinsip operasi dhasar saka pompa centrifugal cryogenic padha karo pump centrifugal conventional: iku gumantung ing rotasi-kacepetan dhuwur saka impeller kanggo generate pasukan centrifugal, akselerasi medium Cairan suhu kurang, ngowahi energi mechanical dadi energi kinetik adi, lan entuk pangiriman stabil saka medium saka mburi nyedhot kanggo mburi discharge. Bentenane inti ing antarane yaiku pompa sentrifugal cryogenic bisa adaptasi kanthi stabil ing kahanan suhu ultra-rendah mulai saka -162 ° C kanggo gas alam cair nganti -269 ° C kanggo helium cair tanpa embrittlement material utawa kegagalan peralatan.
1. Bahan Kriogenik Khusus
Awak pompa lan impeller digawe saka baja tahan cryogenic kayata 304/316L stainless steel, aluminium alloy, lan tembaga, nyediakake kateguhan cekap ing lingkungan-suhu kurang kanggo ngilangke brittleness kadhemen; poros pump digawe saka baja alloy kekuatan dhuwur, kang bisa tahan kaku prabédan suhu lan mbukak operasi kacepetan dhuwur.
2. High-End Sealing System
Efektif nyegah bocor media suhu rendah sing molah malih minangka kunci kanggo operasi peralatan sing aman: segel labyrinth prasaja lan tahan lama, mbisakake operasi tanpa pangopènan jangka panjang; segel mechanical lan segel gas garing biasane digunakake ing liquefied gas alam loading lan unloading skenario; aksesoris sealing digawe saka bahan tahan cryogenic kayata polytetrafluoroethylene lan grafit fleksibel, ngganti segel karet biasa supaya retak lan Gagal ing suhu kurang.
3. Desain Optimized Anti-Kavitasi
Gas cair suhu rendah duwe titik didih sing sithik banget lan rawan cavitation sajrone operasi. Peralatan kasebut nganggo struktur sirah nyedhot positif net (NPSH), dilengkapi karo inducer ngarep lan impeller nyedhot pindho kanggo nambah tekanan medium inlet, nyuda penguapan medium saka panyebab oyod, lan nyuda karusakan cavitation.
4. Thermal Shock Resistance Protection Design
Peralatan kasebut dilarang banget saka pendinginan kanthi cepet lan kudu didinginake kanthi alon-alon miturut standar supaya ora retak cangkang sing disebabake owah-owahan suhu sing dadakan; dipérang dadi struktur vertikal lan horisontal. Pompa sentrifugal cryogenic tipe laras vertikal duweni efek exhaust sing luwih apik lan konduksi panas sing kurang, dadi pilihan utama ing industri gas alam cair.
Pompa sentrifugal cryogenic penting banget ing pirang-pirang lapangan industri sing paling dhuwur, ing antarane industri gas alam cair (LNG) saiki dadi pasar permintaan paling gedhe.
Digunakake ing stasiun panampa LNG kanggo transfer medium tank, bongkar muat kapal, lan ngisi truk tank; uga dilengkapi stasiun pengisian bahan bakar gas alam kanggo nyedhiyakake ngisi bahan bakar energi resik kanggo kendaraan abot lan kapal.
Minangka komponen pendukung inti saka peralatan pamisahan udara, digunakake kanggo ngeterake oksigen cair, nitrogen cair, lan argon cair, nglayani peleburan wesi lan baja, pasokan oksigen medis, produksi semikonduktor, uga njupuk, panyimpenan lan transportasi karbon dioksida cair.
Tanggung jawab kanggo transfer lan ngisi propelan roket (oksigen cair, hidrogen cair) lan nyedhiyakake pangiriman sirkulasi nitrogen cair kanggo tes suhu rendah bagean presisi aeroangkasa.
Diadaptasi kanggo panyimpenan lan transportasi hidrogen cair lan ngirim skenario ing stasiun pengisian bahan bakar hidrogen, dadi peralatan utama kanggo panyimpenan energi hidrogen lan proyek pendukung energi anyar.
Minangka pompa sumber bahan bakar inti kanggo kapal bertenaga LNG, njamin pasokan energi resik sing stabil kanggo kapal.
| Item mbandhingake | Cryogenic Centrifugal Pump | Pompa Cryogenic pamindhahan positif |
|---|---|---|
| Aliran Pangiriman | Pangiriman aliran gedhe | Pangiriman aliran cilik lan medium |
| Tekanan Kerja | Tekanan medium | Tekanan ultra-dhuwur |
| Efisiensi Operasi | Efisiensi dhuwur ing kahanan aliran gedhe | Efisiensi kurang ing operasi aliran gedhe |
| Kesulitan Pangopènan | Struktur prasaja lan gampang pangopènan | Akeh bagean internal lan pangopènan rumit |
| Skenario sing ditrapake | Transfer LNG, pangiriman tank gedhe | Aliran cilik lan hidrogen cair tekanan dhuwur, pangiriman oksigen cair |
P: Apa suhu paling murah sing bisa tahan pompa sentrifugal cryogenic?
A: Kisaran suhu sing ditrapake kanggo model konvensional yaiku -150 ° C nganti -269 ° C, lan resistensi suhu dirating pompa sentrifugal cryogenic LNG khusus bisa tekan -162 ° C.
P: Kepiye milih antarane pompa sentrifugal kriogenik vertikal lan horisontal?
A: Pompa sentrifugal cryogenic tipe tong vertikal duwe efek exhaust sing apik lan kinerja insulasi termal sing kuwat, lan luwih disenengi kanggo proyek pangiriman LNG skala gedhe; Pumps horisontal kompak ing struktur lan biasane digunakake kanggo skenario pangiriman suhu kurang tekanan rendah.
P: Kepiye cara efektif nyegah kavitasi ing pompa sentrifugal cryogenic?
A: Priksa manawa tekanan nyedhot inlet cukup, pasang inducer medium, lan ngresiki filter pipa inlet kanthi rutin kanggo nyegah masalah cavitation kanthi efektif.
Pompa sentrifugal cryogenic minangka peralatan inti kanggo pangiriman gas cair suhu rendah kanthi aman, kanthi lengkap ndhukung pangembangan industri energi resik kayata gas alam cair, energi hidrogen, lan gas industri. Kanthi terus-terusan panjaluk energi resik global, posisi pasar lan ruang lingkup aplikasi pompa sentrifugal cryogenic bakal terus berkembang.Teffikotansah setya nyediakake pelanggan karo solusi cairan cryogenic banget. Disaranake banget supaya prioritas bahan tahan cryogenic berkualitas tinggi, struktur anti-kavitasi sing efisien, lan konfigurasi sealing sing kurang mundhut nalika tuku.
