Centrifugal Pump Overpressure Nyegah Pecah

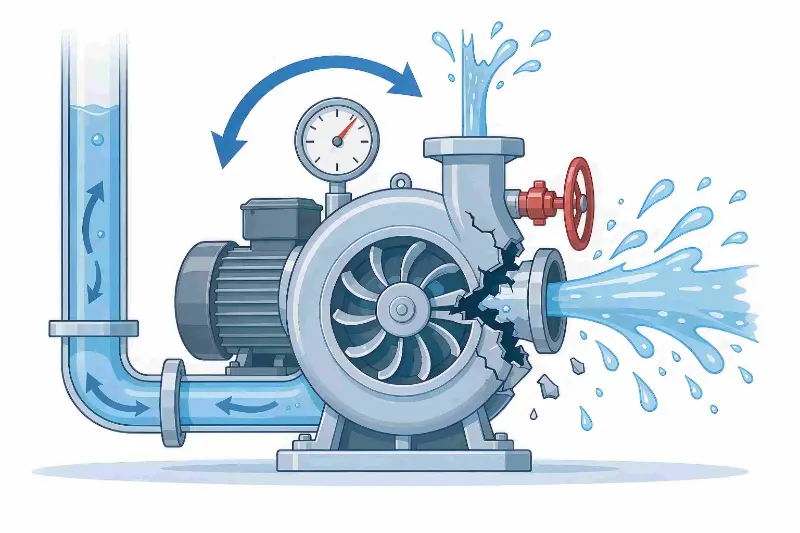

Gambar: Skema penumpukan tekanan katup tertutup sing disebabake dening penutupan katup discharge, nyebabake pecah casing pompa lan ejeksi medium

Umume awak pompa pecah amarga heading mati (peningkatan tekanan katup tertutup), wiwitan remot sing salah, lan gagal interlock otomatis. Artikel iki ngarahake skenario wiwitan / mandheg manual, remot, lan otomatis kanggo nerangake verifikasi katup, prosedur operasi, lan pangopènan interlock instrumentasi, saéngga nyegahpompa sentrifugalkedadean pecah overpressure.Teffikowis tansah prioritized pump centrifugal safety operasional lan nyedhiyani lengkap operasi aman lan panuntun dhumateng pangopènan kanggo beboyo pecah awak pump. Kanggo dhasar supaya kedadosan kuwi, siji ora bisa gumantung ing pangayoman hardware piyambak; verifikasi katup, konfirmasi remot, lan manajemen interlock otomatis kudu ditrapake kanggo saben operasi wiwitan / mandheg.

Penyebab Inti Pecah Pompa

Dead-heading (operasi nglawan katup sing ditutup) minangka panyebab fisik saka sebagéyan gedhé awak pompa pecah, lan sistem kontrol otomatis nambah risiko iki:

• Miwiti pompa kanthi katup inlet lan outlet ditutup, impeller terus-terusan agitates cairan sing kepepet; energi mechanical diowahi dadi panas, Cairan vaporizes lan meksa mundhak, lan ing wektu cendhak iku ngluwihi rating tekanan saka casing pump;
• Nalika pump diwiwiti mbatalake saka kamar kontrol tengah, operator ora bisa konfirmasi status katup ing situs, nggawe iku gampang kanggo miwiti wuta sawise pangopènan nalika klep durung ngreset;
• Nalika tingkat-micu wiwitan otomatis ana, klep baris isih bisa ditutup kanggo pangopènan, lan pump banjur mlaku pressurized karo ora ana siji ing situs;
• Interlocks aliran rendah lan suhu dhuwur sing ora dikalibrasi kanggo wektu sing suwe ora bisa nglindhungi, lan sistem ora bisa mati kanthi otomatis lan nyuda tekanan sawise overpressure.

Studi Kasus Kecelakaan Industri

Ing fasilitas tangki panyimpenan bahan mentah kimia cilik nganti medium, sawise pangopènan pompa centrifugal transfer tank panyimpenan rampung, kru pangopènan mulihake peralatan kasebut nanging lali mbukak katup discharge, banjur ngalih pompa menyang mode otomatis. Pompa diwiwiti lan mandheg kanthi otomatis adhedhasar sinyal level tank, ora ana sing ana ing situs kasebut. Nalika tingkat tank munggah menyang Nilai pemicu pesawat, sistem PLC miwiti pump centrifugal otomatis. Cairan ing kamar pompa sing disegel terus-terusan diganggu dening impeller; ing mung 90 detik medium cepet digawe panas munggah lan vaporized, lan meksa nang pump terus climbing. Amarga interlock aliran rendah tanduran kasebut durung dikalibrasi luwih saka rong taun, sensore dicekel lan gagal, lan ora ana proteksi mati sing dipicu. Pungkasane casing pompa pecah lan medium suhu dhuwur disemprotake metu, ngrusak peralatan ing situs lan meksa mateni jalur produksi darurat, nyebabake perbaikan lan kerugian wektu mandheg. Laporan investigasi pasca-kedadean nemtokake rong panyebab utama: gagal verifikasi maneh status katup ing situs sawise pangopènan, lan interlock safety wis suwe tanpa tes fungsional.

Kesimpulan: operasi unattended + klep ora ngreset + gagal interlocks-pecah asil mung saka kombinasi saka telung faktor iki, lan bisa wis nyingkiri yen siji wis kontrol.

Miwiti Pompa On-Site Manual: Verifikasi Posisi Katup minangka Garis Pertahanan Pertama

Verifikasi Status Kabeh Katup

Sadurunge miwiti pompa, saben katup baris kudu dikonfirmasi kanthi item kanggo nyegah katup ditutup:

• Garis proses utama: njaga tutup nyedhot kanthi mbukak kanggo mesthekake cairan mlebu kamar pompa kanthi lancar;
• Tansah kabeh klep tambahan kayata klep ventilasi, klep saluran, lan klep blowdown ditutup;
• Mbukak tutup release udhara awak pump kanggo ngrampungake priming lan venting, ngusir kabeh online saka pump, lan nyegah cavitation lan garing mlaku;
• Tansah tutup discharge rada mbukak utawa ditutup kanthi lengkap; tau miwiti pump karo loro welingan lan stopkontak bebarengan diblokir.

Nggabungake Pemeriksa Katup menyang Daftar Priksa Standar

Posisi mbukak / ditutup katup minangka titik kontrol kritis kanggo njamin operasi pompa sing aman lan kudu diresmikake ing instruksi kerja peralatan lan dhaptar pamriksa wiwitan. Operator kudu ngonfirmasi saben item kanthi mriksa, ngilangi katergantungan ing pengalaman lan nyuda kesalahan manungsa liwat kontrol institusional.

Miwiti Pompa Kontrol Pusat Jarak Jauh: Langkah Konfirmasi ing Situs Penting

Wiwitan remot minangka skenario frekuensi dhuwur kanggo pecah tekanan; mung gumantung ing layar kontrol tengah ora bisa ngonfirmasi kahanan nyata ing situs:

• Sadurunge kamar kontrol ngetokake printah wiwitan, pompa ora kudu diwiwiti kanthi klik siji;
• Nalika operator ora bisa pindhah menyang situs kanggo verifikasi klep, inspektur ing situs kudu diutus kanggo fisik konfirmasi sing kabeh klep wis ngreset menyang posisi sing bener;
• Mung sawise nampa konfirmasi ing situs, kontrol pusat bisa ngetokake printah wiwitan, nyegah mismatch antarane layar kontrol lan status katup ing situs.

Pompa Miwiti / Mungkasi Otomatis: Fokus kanggo Nyegah Katup Ditinggalake Ora Direset Sawise Pangopènan

Akeh pompa kosong tank gumantung ing instrumentasi tingkat lan program PLC kanggo wiwitan otomatis / mandheg lan mbukak tanpa dijaga, sing nggawe risiko luwih dhuwur.

Inspeksi Ulang ing Situs Wajib Sadurunge Nganggo Mode Otomatis

Sawise pangopènan utawa saluran pipa, lan sadurunge ngalih menyang mode kontrol otomatis, kabeh klep kudu diverifikasi maneh ing situs: katup inlet mbukak kanthi lengkap, katup discharge ing posisi prasetel wiwitan, lan kabeh katup ventilasi ditutup. Skenario risiko khas: nalika level tank tekan titik sing dhuwur, sistem kontrol otomatis miwiti pompa, nanging katup discharge post-maintenance tetep ditutup, langsung nggawe penumpukan tekanan mati-kepala sing nyebabake pecah pump casing ing wektu sing cendhak.

Ngandelake Interlocks Instrumentasi kanggo Nutup Celah Operasi sing Ora Ngawasi

Kanggo nyegah pompa diwiwiti kanthi otomatis nalika katup saluran ditutup, piranti proteksi instrumentasi sing lengkap kudu dipasang:

• Low-flow interlock: Iku ngawasi aliran line; nalika aliran nul tetep kanggo wektu lengkap, iku ngenali iki minangka operasi mati-sirah lan kanthi otomatis Cut mati daya motor;
• Interlock suhu dhuwur: Ngawasi suhu casing pompa; nalika munggah suhu saka buildup meksa tekan ambang, iku langsung mati kanggo mungkasi Cairan saka vaporizing lan pressurizing;
• Overpressure interlock: Nalika meksa discharge ngluwihi watesan iku micu mati, digunakake magepokan karo katup safety kanggo pangayoman dual;
• Tes pangopènan rutin: Calibrate sistem interlock ing jadwal saben wulan sing tetep, simulasi aliran nol lan kahanan overpressure, lan konfirmasi manawa fungsi perlindungan tumindak kanthi bener, ngilangi titik wuta safety sing disebabake sensor sing dicekel lan program interlock sing gagal.

Backstop Hardware: Perlindhungan Piranti Lunak lan Perangkat Keras Ganda Nglawan Pecah Awak Pompa

Kontrol operasional ngatasi kesalahan manungsa, dene proteksi hardware nduweni garis safety pungkasan:

• Pasang ing katup safety relief dischargea utawa cakram pecah, sing kanthi otomatis nyuda tekanan sajrone overpressure lan ngeculake tekanan dhuwur ing njero pompa;
• Instal garis recirculation aliran minimal kanggo nyegah pump saka mlaku mati-tumuju kanggo dangu ing aliran kurang lan overheating Cairan;
• Nalika ngirim media sing gampang kobong utawa mbledhos, gunakake motor sing tahan bledosan, njamin grounding statis sing tepat, lan nyegah bledosan kimia sawise bocor medium;
• Nindakake tes kekandelan tembok kanthi rutin lan cepet ngganti casing pompa sing wis tipis amarga karat utawa retak, supaya ora pecah durung wayahe amarga nyuda kapasitas bantalan tekanan.

Kesalahan Umum ing Operasi lan Pangopènan Saben Dina

• Misconception: Mung wiwitan manual sing kudu dikontrol; Pumps otomatis ora mbutuhake inspeksi ing situs. Kanthi wiwitan otomatis / mandeg ora ana pengawasan manual, lan resiko mati-sirah saka inspeksi tutup lengkap lan ngreset bener luwih; klep kudu maneh diverifikasi ing situs sadurunge melu mode otomatis.
• Misconception: Sawise interlocks wis diinstal, ora manungsa waé liyane needed.Impurities bisa gampang macet meksa lan aliran sensor; kekurangan tes sing dawa nyebabake kegagalan interlock, supaya sistem ora bisa mati kanthi otomatis ing tekanan sing berlebihan.
• Misconception: Brief mati-tumuju wiwitan ora masalah amba.Ing kamar pump nutup, Cairan heats munggah lan vaporizes ing puluhan detik, meksa spikes banget, lan kedadean develops arang banget cepet.

Ringkesan: Carane Nyegah Pump Body Rupture

Kabeh sistem proteksi kasusun saka telung lapisan:

• Layer 1 - Kontrol Operasional:Verifikasi katup item miturut item nalika wiwitan ing situs; wiwitan remot kudu dipasangake karo konfirmasi ing situs; inspeksi maneh tutup lengkap sadurunge mode otomatis; lan formalize item mriksa menyang dhaftar tinulis;
• Lapisan 2 - Proteksi Kontrol Otomatis:Nglengkapi interlocks aliran rendah, suhu dhuwur, lan overpressure; netepi tes biasa; lan supaya mati-tumuju meneng mlaku ing unattended operasi;
• Lapisan 3 - Backstop Hardware:Pasang piranti meksa-relief lan garis recirculation, lan nyoba awak pump kanggo karat ing rutin.

Sebagéan gedhé pecah pompa sentrifugal dudu masalah kualitas peralatan, nanging minangka akibat saka misoperation katup sing digabung karo gagal proteksi kontrol otomatis.Teffikonyaranake supaya perusahaan nggawe standar manajemen safety ing telung mode wiwitan / mandheg - manual, remot, lan otomatis - ngleksanakake proteksi safety proses lengkap, lan terus-terusan nyuda bebaya safety produksi sing disebabake dening pecah overpressure awak pompa.
